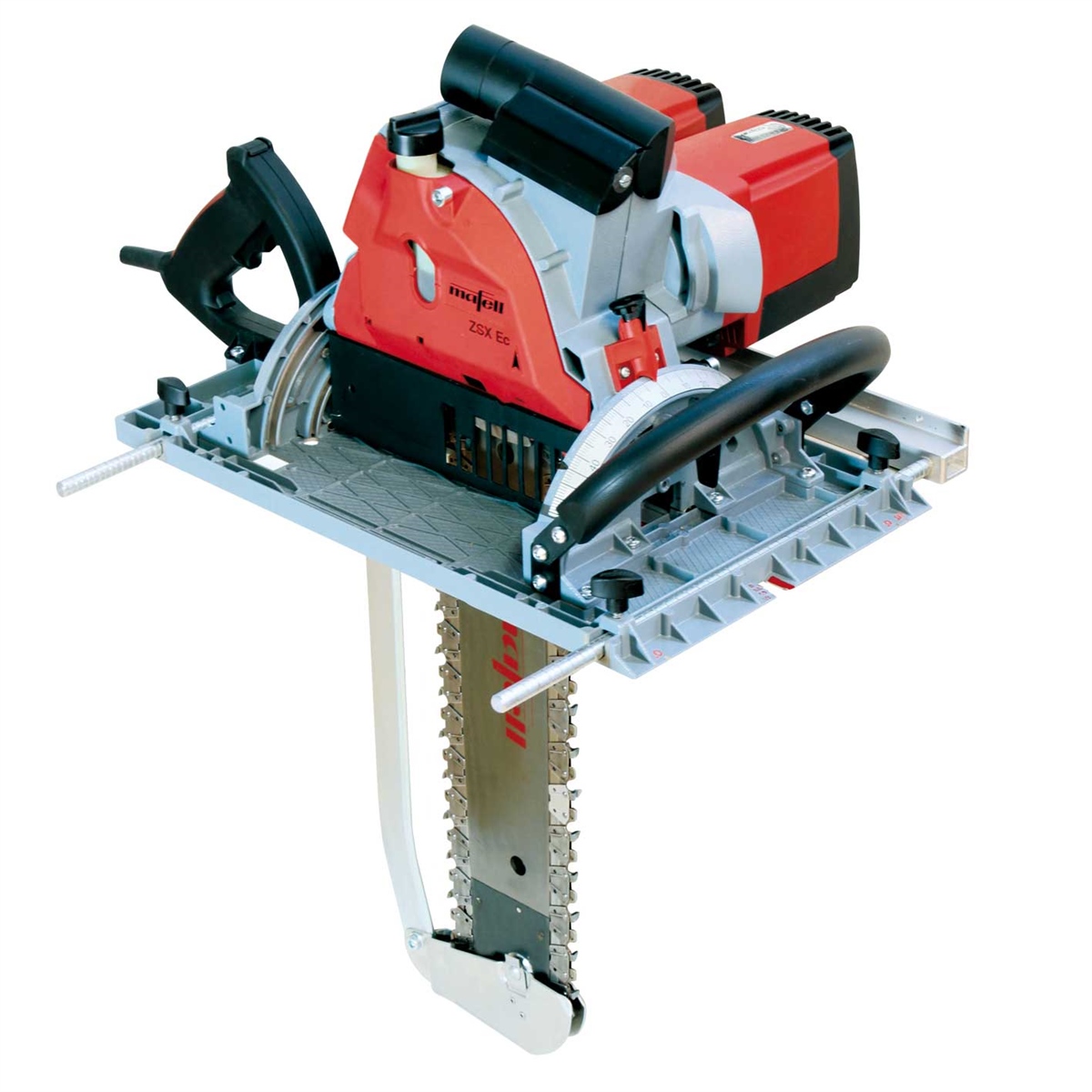

MAFELL ZSX TWIN Ec Zimmerei Kettensäge Zimmereisäge Motorsäge Säge
Die neue Zimmerei-Kettensäge ZSX-TWIN Ec ist die praxisorientierte Lösung für groß dimensionierte Holzbauteile.
Dabei hat MAFELL mit der Entwicklung der zweimotorigen Kettensäge eine neue Dimension geschaffen, mit der sich bisher fast unmögliche und zeitraubende Arbeiten mühelos und passgenau umsetzen lassen.
Ausstattung:
- ZWEI HOCHLEISTUNGSMOTOREN - Herzstück der ZSX TWIN Ec sind die beiden 3.000-Watt-Lichtstrom-Motoren. Parallel werden sie an zwei 230 V Phasen aus dem Kraftstromnetz betrieben. (Drehstrom- / Kraftstromanschluss wird benötigt)
- DIGITALELEKTRONIK - Mit regelbarer Drehzahl, Sanftanlauf, Drehzahlabsenkung, konstanter Drehzahl unter Last und Überlastschutz
- SCHWENKBEREICH - Die ZSX TWIN kann von -15° bis 60° exakt nach Skala geschwenkt werden.
- EXAKTE ECKAUSSCHNITTE - Im Holzbau und beim Massivholzwandzuschnitt sind Eckausschnitte häufig notwendig. Durch das senkrecht stehende Schneidwerkzeug lassen sich Ausschnitte und Überplattungen schnell und exakt herstellen. Aufwendiges Drehen der Holzbauteile entfällt.
- LEICHTGEWICHT - Dank dem Einsatz von Lichtstromtechnik wiegt die ZSX TWIN bei 6.000 Watt Nennleistung nur 20 kg.
- SCHNITTTIEFE - Die ZSX TWIN ist bis zu einer maximalen Schnitttiefe von 400 mm einsetzbar
Einsatzgebiet:
- Längs- und Querschnitte
- Ausschnitte
- Materialeinsatz z. B.: Vollholz und Leimbinder
Technische Daten:
- Motorleistung: 2 x 3000 Watt
- Spannung: 230 Volt / 50 Hz (Drehstrom- / Kraftstromanschluss wird benötigt)
- Strom bei Normallast: 2 x 15,9 A
- Leerlaufdrehzahl: 21000 U/min
- Drehzahl des Kettenritzels im Leerlauf: 3600 U/min
- Drehzahl des Kettenritzels bei Normallast: 3400 U/min
- Schnitttiefe
- Bei 0°: 400 mm
- Bei 15°: 386 mm
- Bei 30°: 346 mm
- Bei 45°: 282 mm
- Bei 60°: 199 mm

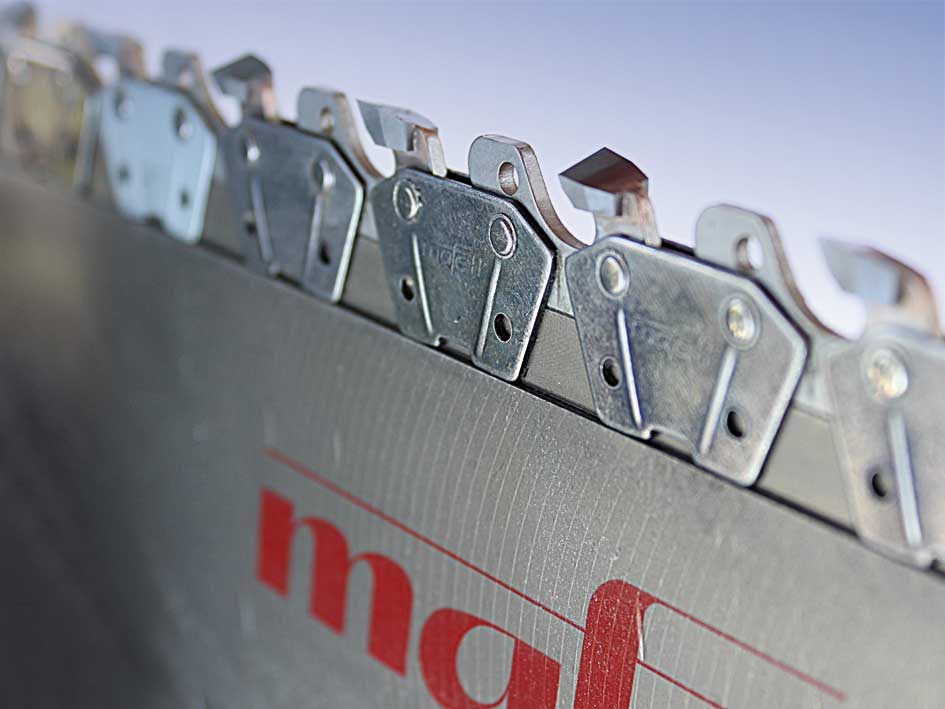

- Sägekette
- Kettentyp: 400 HM
- Anzahl der Treibglieder: 40
- Kettenteilung: 18 mm
- Schnittbreite: 6,8 mm
- Schnittgeschwindigkeit bei Normallast: 13,5 - 16,4 m/s
- Schwenkbereich: 60° / 15°
- Schallleistungspegel Lwa: 111 dB(A)
- Schalldruckpegel Lpa: 100 dB(A)
- Maße
- Höhe: 800 mm
- Höhe ohne Werkzeug und Spaltkeil: 312 mm
- Breite: 450 mm
- Breite ohne Anschlag: 312 mm
- Länge: 632 mm
- Grundplatte: 300 mm x 506 mm
- Gewicht: 24,2 kg
Lieferumfang:
- MAFELL Zimmerei-Kettensäge ZSX TWIN Ec
- MAFELL Längsschnittkette TWIN HM 400
- MAFELL Feinschnittkette HM 400
- Transportwagen ZSX-TWIN Ec
- Gleiter für Führungsschieneneinsatz

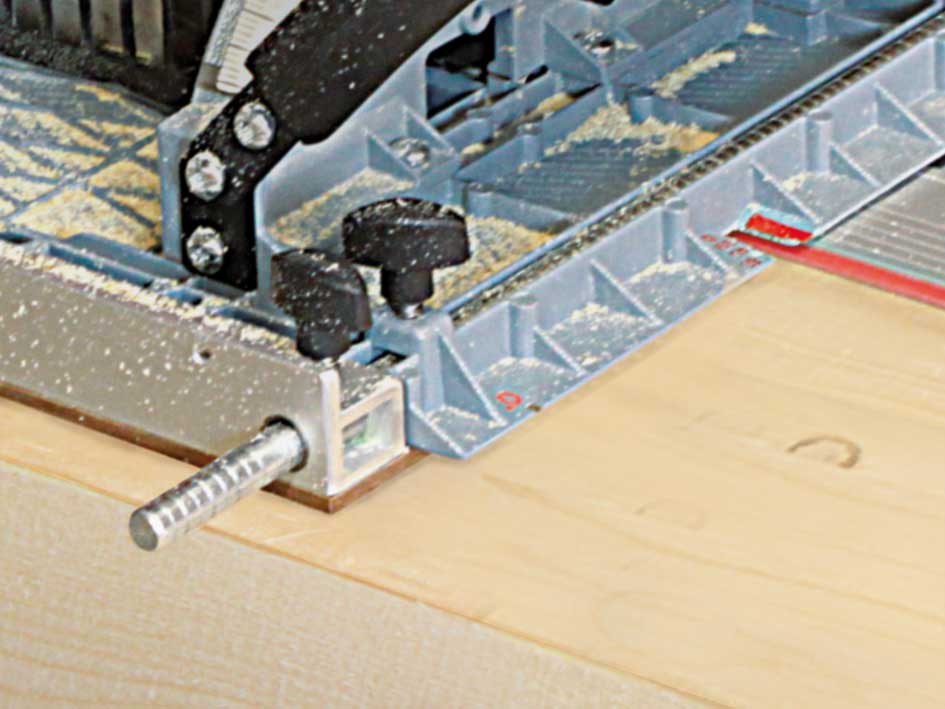

- Parallelanschlag
- Kombi-Schraubenschlüssel 6 mm
- Einmaulschnlüssel 13 mm
- Anschlussleitung 10 m
Optionales Zubehör:

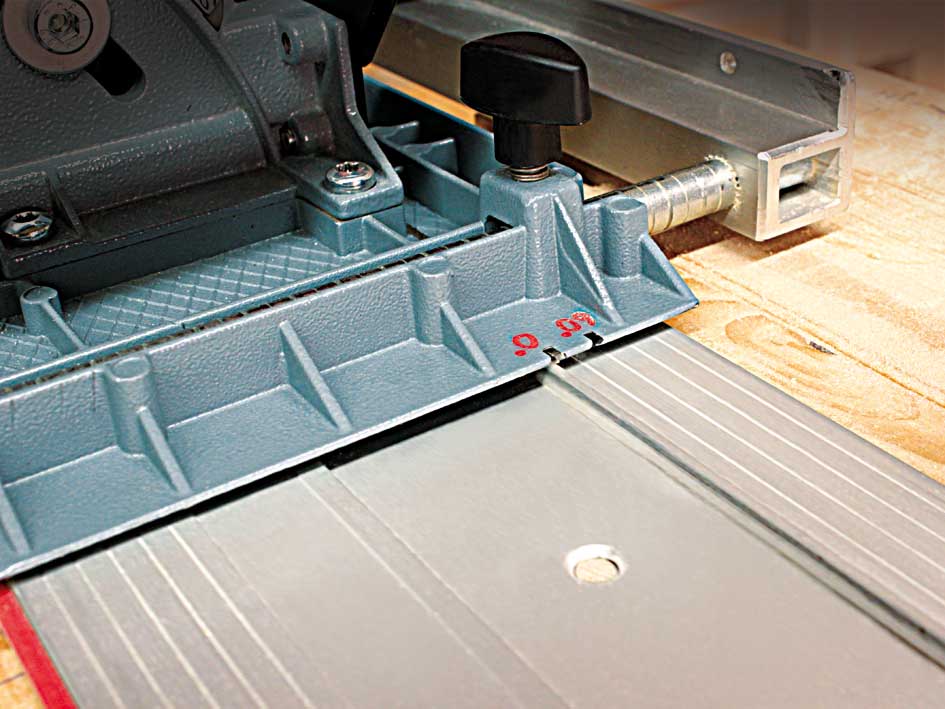

- Führungsschiene F
- F80 - 80 cm (204380)
- F110 - 110 cm (204381)
- F160 - 160 cm (204365)
- F210 - 210 cm (204382)
- F310 - 310 cm (204383)
- Winkelanschlag F-WA (205357)
- Führungsschienen-Tasche F160 (204626)
- Führungsschienen-Taschen-Set (204805)
- 2x Führungsschiene F160
- Verbindungsstück F-VS
- 2x Spannzwinge F-SZ 180mm
- Führungsschienen-Tasche
- Führungsschienen-Taschen-Set (204749)
- Führungsschiene F80
- Führungsschiene F160
- Winkelanschlag F-WA
- Verbindungsstück F-VS
- 2x Spannzwinge F-SZ 180mm
- Führungsschienen-Tasche
- Verbindungsstück F-VS (204363)
- Endkappen F-EK (205400)
- Spanreißschutz F-SS 3,4m (204375)
- Haftprofil F-HP 6,8m (204376)
- Spannzwinge F-SZ 180mm (207770)
- Führungsschiene 300 cm (037037)
zweiteilig mit Verbindungsstück - Führungsschiene 300 cm (200672)
einteilig - Führungsschienenverlängerung 150 cm (036553)
- Adapterpaar für Parallelanschlag (037195)
- Gleiter (206047)
als Höhenausgleich beim Einsatz von Führungsschienen - Längsschnittkette (006977)
- Feinschnittkette (006972)
- Ketten-Führungsschiene HM 400 (204582)
- Spaltkeil 400 (204587)
- Antriebsstern für HM Kette (204584)
- Universalführung (Schifterschiene) (202069)
