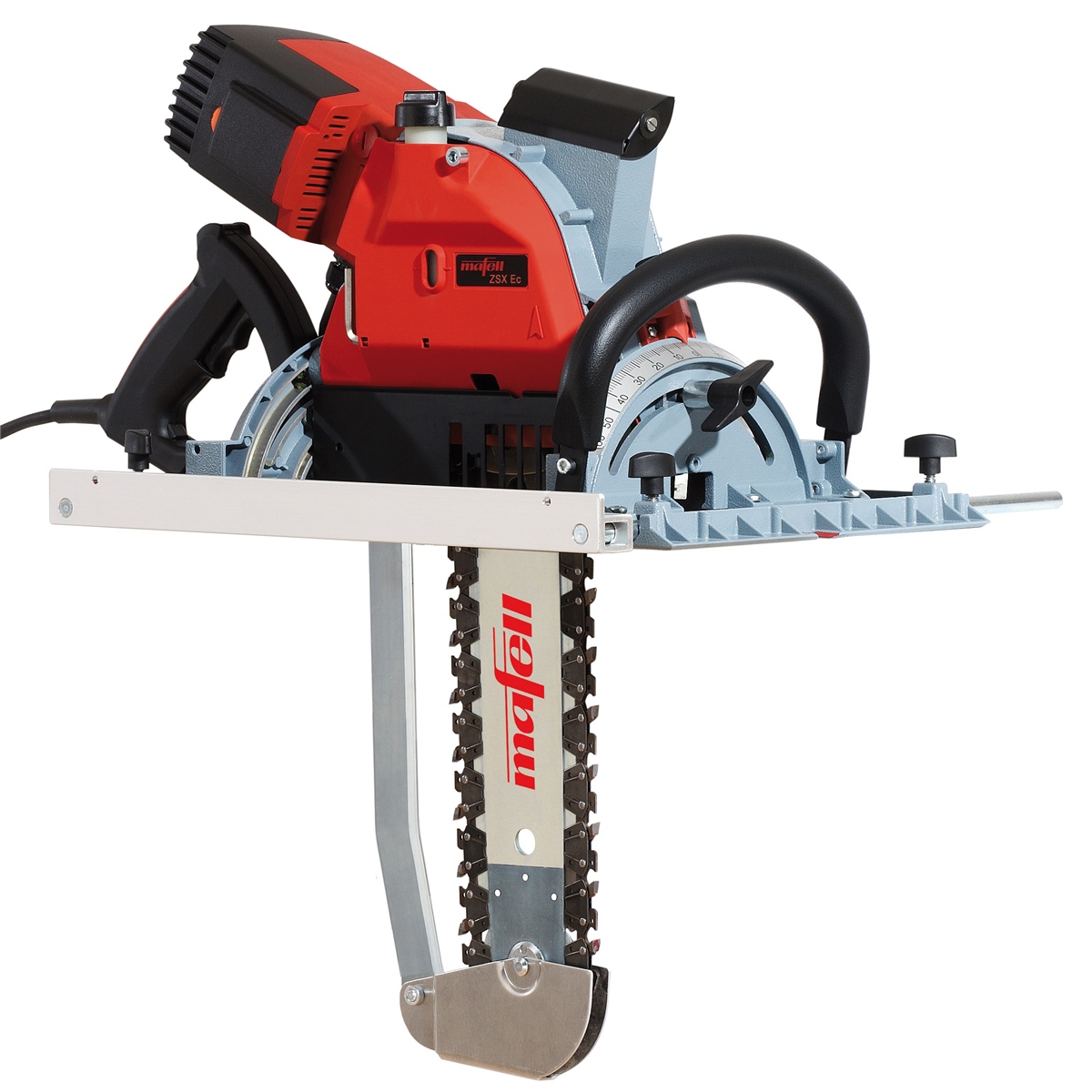

Eine Kombination die bisher undenkbar war: Bis 400 mm Schnitttiefe und ein exzellenter Schnitt - jetzt erreicht durch Hartmetall-Sägekette und CUprex Hochleistungsmotor. Damit erfüllt die ZSX Ec alle Anforderungen des modernen Sägens von heute.
Zusätzlich wurden nützliche Detaillösungen umgesetzt. So z. B. die von außen bedienbare Kettenspannung, die zweifach gelagerte Schwenkführung, die verstärkte Grundplatte und der Ausreißschutz für ein perfektes Schnittbild. Wie alle unsere Zimmerei-Sägen nutzt auch die ZSX Ec unser Zimmerei-Führungsschienensystem.
Ausstattung:
- HOCHLEISTUNGSMOTOR - Mit 3000 W CUprex Motor, optimierter Digital-Elektronik und neu entwickelter Steuertechnik.
- DIGITALELEKTRONIK - Mit regelbarer Drehzahl, Sanftanlauf, Drehzahlabsenkung, konstanter Drehzahl unter Last und Überlastschutz
- SCHWENKBEREICH - Die ZSX Ec ist beidseitig bis 60° schwenkbar.
- WINKELEINSTELLUNG - Gut ablesbare Skala. Standard Neigungswinkel von -45°/0°/45° können mittels Rastfunktion schnell und einfach eingestellt werden.
- HANDGRIFFE - Die optimal platzierten Handgriffe bieten mit Softgrip maximalen Bedienkomfort. Ein-/Ausschalter und Einschaltsprerre sind im hinteren Handgriff integriert
- SCHNITTTIEFE - Die ZSX Ec / 400 ist bis zu einer maximalen Schnitttiefe von 400 mm einsetzbar
Einsatzgebiet:
- Quer- und Längsschnitte
- Schrägschnitte bis 60°
- Allgemeine Abbundarbeiten
- Schifterschnitte bis 60°
- Materialeinsatz z. B.: Vollholz, Leimbinder, Dämmstoff
Technische Daten:
- Motorleistung: 3000 Watt
- Spannung: 230 Volt / 50 Hz
- Strom bei Normallast: 15,9 A
- Leerlaufdrehzahl: 18000 - 21500 U/min
- Drehzahl des Kettenritzels im Leerlauf: 3000 - 3600 U/min
- Drehzahl des Kettenritzels bei Normallast: 2800 - 3400 U/min
- Schnitttiefe
- Bei 0°: 400 mm
- Bei 15°: 386 mm
- Bei 30°: 346 mm
- Bei 45°: 282 mm
- Bei 60°: 199 mm
- Sägekette
- Kettentyp: 400 HM
- Anzahl der Treibglieder: 40
- Kettenteilung: 18 mm
- Schnittbreite: 6,8 mm
- Schnittgeschwindigkeit bei Normallast: 13,5 - 16,4 m/s
- Schwenkbereich: 60°
- Schallleistungspegel Lwa: 111 dB(A)
- Schalldruckpegel Lpa: 100 dB(A)
- Maße
- Höhe: 800 mm
- Höhe ohne Werkzeug und Spaltkeil: 312 mm
- Breite: 450 mm
- Breite ohne Anschlag: 312 mm
- Länge: 632 mm
- Grundplatte: 300 mm x 506 mm
- Gewicht: 14,1 kg
Lieferumfang:
- MAFELL Zimmerei-Kettensäge ZSX Ec
- 2x MAFELL Feinschnittkette HM 400
- Parallelanschlag
- Kombi-Schraubenschlüssel 6 mm
- Anschlussleitung 10 m
Optionales Zubehör:
- Führungsschiene F
- F80 - 80 cm (204380)
- F110 - 110 cm (204381)
- F160 - 160 cm (204365)
- F210 - 210 cm (204382)
- F310 - 310 cm (204383)
- Winkelanschlag F-WA (205357)
- Führungsschienen-Tasche F160 (204626)
- Führungsschienen-Taschen-Set (204805)
- 2x Führungsschiene F160
- Verbindungsstück F-VS
- 2x Spannzwinge F-SZ 180mm
- Führungsschienen-Tasche
- Führungsschienen-Taschen-Set (204749)
- Führungsschiene F80
- Führungsschiene F160
- Winkelanschlag F-WA
- Verbindungsstück F-VS
- 2x Spannzwinge F-SZ 180mm
- Führungsschienen-Tasche
- Verbindungsstück F-VS (204363)
- Endkappen F-EK (205400)
- Spanreißschutz F-SS 3,4m (204375)
- Haftprofil F-HP 6,8m (204376)
- Spannzwinge F-SZ 180mm (207770)
- Führungsschiene 300 cm (037037)
zweiteilig mit Verbindungsstück - Führungsschiene 300 cm (200672)
einteilig - Führungsschienenverlängerung 150 cm (036553)
- Adapterpaar für Parallelanschlag (037195)
- Gleiter (206047)
als Höhenausgleich beim Einsatz von Führungsschienen - Feinschnittkette HM 400 (006972)
- Ersatzkettenglieder HM links (091008)
- Ersatzkettenglieder HM rechts (091009)
- Ketten-Führungsschiene 400 HM (204582)
- Spaltkeil 400 (204585)
- Antriebsstern für HM Kette (204584)
- Universalführung (Schifterschiene) (202069)
- Transportwagen (202113)
