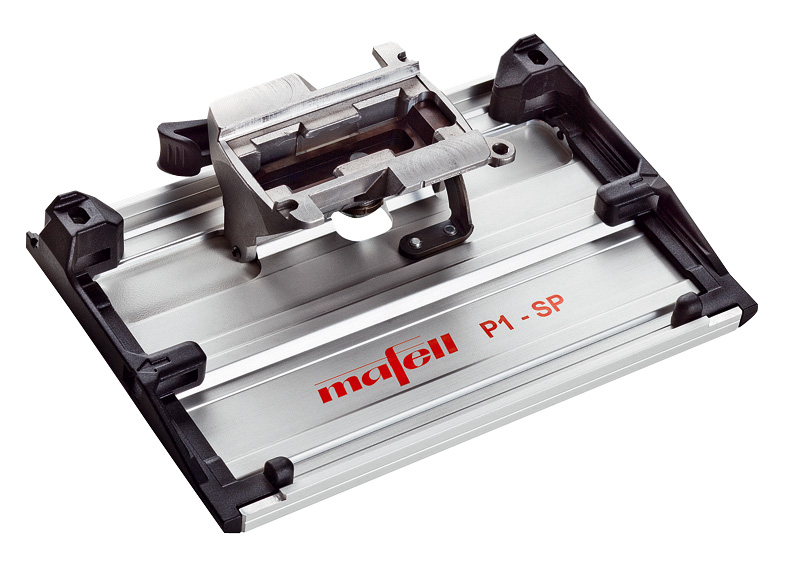

MAFELL Schwenkplatte P1-SP für Präzisionsstichsäge P1 cc Ersatzplatte

Manchmal muss man Bewährtes infrage stellen, damit Besseres entsteht. Das Ergebnis ist eine Stichsäge, die völlig neue Maßstäbe in Sachen Präzision, Kraft und Komfort setzt. Gemacht für alle, die einen kompromisslosen Anspruch an ihre Arbeit haben. Gemacht für dich.

Ausstattung:

• STABILITÄT FÜR HOHE PRÄZISION - Durch den niedrigen Schwerpunkt und die außergewöhnlich stabile und breite Grundplatte liegt die P1cc rechtwinklig und sicher auf dem Werkstück auf: Ein Indikator für höchste Präzision und komfortables Arbeiten.
• BESTES HANDLING - Dank ergonomischem Design und Softeinlagen liegt die P1 cc optimal in der Hand und lässt sich auch in schwierigen Arbeitspositionen immer optimal führen.
• CUmax SÄGEBLATTSPANNUNG - Das Herzstück der P1cc ist die patentierte CUmax-Sägeblattspannung. Sie hält das Sägeblatt unverrückbar fest - dies ist der Schlüssel für unvergleichbare Präzision. Das im Getriebe integrierte Pendelhub-System arbeitet ohne Führungsbacken und Andrückrolle am Sägeblatt. Damit gehören durch Reibungshitze verformte Blätter der Geschichte an.
• CUnex W1 SÄGEBLATT - Das einzigartige Präzisionssägeblatt CUnex W1 ermöglicht durch seine doppellagige Bauform mit der keilförmigen Konstruktionsweise einzigartig präzise Schnitte.
• CLEVERER AUSREISSSCHUTZ - Der vorgespannte Ausreißschutz mit Risszeiger kann auf jedes Sägeblatt individuell eingeschnitten werden. Das schafft optimale Voraussetzungen und sorgt für ausrissfreie Schnitte.
• WERKZEUGLOSER SÄGEBLATTWECHSEL - Der in die Grundplatte integrierte Absaugkanal sichert durch das Venturi-Prinzip eine hervorragende Absaugung direkt am Sägeblatt. Der Riss wird von einer Seite freigeblasen und von der gegenüberliegenden abgesaugt. So bleibt der Anriss frei von Spänen und ist auch ohne angeschlossenen Staubsauger immer gut zu sehen.
• INNOVATIVE ABSAUGUNG - Zum Wechseln des Sägeblatts wird einfach der Spannhebel gelöst. Anschließend lässt sich das Sägeblatt bequem per Einhandbedienung entnehmen bzw. fixieren.
• STABILE GRUNDPLATTE - Die Grundplatte mit ihrem Schnellverschluss ist immer 100-prozentig rechtwinklig an die Stichsäge angebunden. Die groß dimensionierte Auflagefläche vereinfacht das Arbeiten bei kleinen Eck- und Randabständen.
• CUprex MOTOR - Da Präzision auch eine Frage der Kraft ist, sorgt der CUprexCompact-Motor mit seinen 900 Watt und einer ausgeklügelten Digitalelektronik für Power mit konstant hohen Drehzahlen. Auch bei langen Schnitten. Dabei meistert die P1 cc mit MAFELL Sägeblättern Schnitttiefen von 64 bis 114 Millimeter
• PERFEKT MIT FÜHRUNGSSCHIENE - Wenn einmal geführte, perfekt gerade Schnitte erforderlich sind, lässt sich die P1cc zusammen mit dem Führungsschienen-System F einsetzen. (Optional)
• PRÄZISE SCHRÄGSCHNITTE - Mit der separaten Schwenkplatte sind kompromisslos präzise Schrägschnitte bis +/-45° möglich. So einfach geht’s: Schnellspannsystem entriegeln, Grundplatte abnehmen, Schwenkplatte einsetzen und festspannen. Dann Winkeleinstellung wählen, fixieren und sägen. Wird der Gegenwinkel benötigt, Grundplatte einfach um 180° drehen. (Optional)
• PARALLELANSCHLAG MIT 4FACH-FUNKTION - Ein Zubehör, viele Anwendungen: Der Parallelanschlag sorgt nicht nur für gerade Schnitte, sondern kann bei randnahen Arbeiten auch zur Stabilisierung eingesetzt werden. Beim Arbeiten mit Schiene wird er einfach umgedreht und dient als Aufnahme für das Führungsschienen-System F. Das hält die Zahl der Zubehörteile überschaubar.
• ZIRKELSÄGE - Mit der P1cc lassen sich mühelos Radien für 68-mm-Hohlraumdosen oder Einbaustrahler sägen. So einfach geht’s: Zunächst zwei 8-mm-Bohrungen im Abstand von 34 mm setzen. Anschließend den Zirkelbolzen in die Grundplatte einstecken, CUnex W1 Sägeblatt und Bolzen in die Bohrungen setzen und den Kreis aussägen - fertig.
• RÜCKWÄRTSSÄGEN - Durch Rückwärtssägen können Sie komfortabel randnah arbeiten. So einfach geht’s: Sägeblatt lösen, herausnehmen, drehen und wieder einsetzen - fertig. So lässt sich die P1 cc unabhängig von der Sägerichtung immer optimal einsetzen

Technische Daten:

• Motorleistung: 900 Watt
• Spannung: 230 Volt / 50 Hz
• Strom bei Normallast: 4,0 A
• Leerlaufdrehzahl: 800 - 3000 U/min
• Geschwindigkeit bei Normallast: 0,4 - 1,3 m/s
• Schnitttiefe: 65 / 115 mm
• Hubhöhe: 26 mm
• Durchmesser Absaugstutzen: 29 mm
• Schallleistungspegel Lwa: 98 dB(A)
• Unsicherheit Kwa: 1,5 dB(A)
• Schalldruckpegel Lpa: 87 dB(A)
• Unsicherheit Kpa: 1,5 dB(A)
• Hand-Arm-Vibration (Holz): 5,7 m/s²
• Hand-Arm-Vibration (Metall): 5,6 m/s²
• Unsicherheit K: 1,5 m/s²
• Gewicht: 2,5 kg

Lieferumfang:

• MAFELL Stichsäge P1 cc
• Mafell T-MAX Aufbewahrungskoffer
• Stichsägeblatt CUnex W1
• Stichsägeblatt CUnex W2
• Stichsägeblatt CUnex W+P2
• Parallelanschlag P1-PA
• Grundplatte P1-GP
• Absaugstutzen P1-AS
• Späneabweiser P1-SA
• Spanreißschutz P1-SS
• Gleiter P1-G
• Anschlussleitung 4 m

Optionales Zubehör:

• Führungsschiene F
  • F80 - 80 cm (204380)
  • F110 - 110 cm (204381)
  • F160 - 160 cm (204365)
  • F210 - 210 cm (204382)
  • F310 - 310 cm (204383)
• Saug-Spann-System Aerofix F-AF 1 (204770)
• Flexschlauch FXS L (205276)
• Winkelanschlag F-WA (205357)
• Führungsschienen-Tasche F160 (204626)
• Führungsschienen-Taschen-Set (204805)
  • 2x Führungsschiene F160
  • Verbindungsstück F-VS
  • 2x Spannzwinge F-SZ 180mm
  • Führungsschienen-Tasche
• Führungsschienen-Taschen-Set (204749)
  • Führungsschiene F80
  • Führungsschiene F160
  • Winkelanschlag F-WA
  • Verbindungsstück F-VS
  • 2x Spannzwinge F-SZ 180mm
  • Führungsschienen-Tasche
• Verbindungsstück F-VS (204363)
• Endkappen F-EK (205400)
• Spanreißschutz F-SS 3,4m (204375)
• Haftprofil F-HP 6,8m (204376)
• Spannzwinge F-SZ 180mm (207770)
• Sägeblätter
  • CUnex W1 Wood (093676)
    Inhalt: 2 Stück
  • W2 Wood (093701)
    Inhalt: 5 Stück
  • W3 Wood (093702)
    Inhalt: 5 Stück
  • W4 Wood Progressive (093703)
    Inhalt: 5 Stück
  • W5 Wood Progressive (093704)
    Inhalt: 5 Stück
  • W6 Wood Reverse (093706)
    Inhalt: 5 Stück
  • W+P2 Wood + Plastic (093705)
    Inhalt: 5 Stück
  • W+M2 Wood + Metal Progressive BIM (093707)
    Inhalt: 5 Stück
  • L2 Laminate (093708)
    Inhalt: 5 Stück
  • M2 Metal Progressive BIM (093709)
    Inhalt: 5 Stück
  • E+F 2 Epoxy + Fiber HM (093710)
    Inhalt: 1 Stück
• Sägeblattsortiment 1 (093712)
  • 2x CUnex Sägeblatt W1
  • Sägeblatt W2
  • Sägeblatt W4
  • Sägeblatt W5
  • Sägeblatt W+P2
• Sägeblattsortiment 2 (093713)
  • 2x CUnex Sägeblatt W1
  • Sägeblatt M2
  • Sägeblatt W6
  • Sägeblatt L2
  • Sägeblatt W+M2
• Parallelanschlag P1-PA (205448)
  inkl. Kreisschneider
• Spanreißschutz P1-SS (205447)
  Inhalt: 5 Stück
• Schwenkplatte (205446)
  bis -/+ 45° schwenkbar
