MAFELL Halteschienen 1000 mm für Tischverbreiterungen für Erika 85 und Erika 70

Als weltweit erste Unterflur-Zugsäge ist die ERIKA seit ihrer Einführung zum Inbegriff des mobilen Sägens geworden. Nach fast 40 Jahren Erfahrung hat die aktuelle Generation heute alles an Bord, was die Anwender von einer modernen Unterflur-Zugsäge erwarten. Die ERIKA ist der zuverlässige Partner auf jeder Baustelle. Mit dem Anschlagsystem, das in der Grundausstattung enthalten ist, lassen sich mühelos Quer-, Längs- und Gehrungsschnitte in höchster Präzision umsetzen.

Ausstattung:

• HÖCHSTE PRÄZISION - Von den Tischprofilen bis zu den Standbeinen, von der Frontplatte bis zu den Bedienelementen: Alle Bestandteile der ERIKA verfolgen ein Ziel - höchste Präzision und beste Schnittqualität.
• QUALITÄT MADE IN GERMANY - Beim ersten Schnitt wird sofort klar: Die Qualität der ERIKA ist einzigartig. Sie überzeugt durch kompromisslose Material- und Verarbeitungsqualität sowie herausragende Langlebigkeit.
• MOBILITÄT LEICHT GEMACHT - Im eingeklappten Zustand lässt sich die ERIKA platzsparend transportieren. Durch den »Quickstand« ist sie in Sekunden aufgestellt.
• PRAXISGERECHTE SICHERHEIT - Die neue Schutzhaube mit integriertem Arbeitslicht deckt das Sägeblatt komplett ab, und erhöht damit die Sicherheit für den Anwender
• QUICKSTAND - Für den Transport lassen sich die stabilen Beine der ERIKA innerhalb von Sekunden einoder ausklappen. Unebenheiten können mittels Niveau-Regulierung einfach per "Fußdruck" ausgeglichen werden.
• SCHWALBENSCHWANZ-PROFIL - Die ERIKA verfügt über ein umlaufendes SchwalbenschwanzProfil, an dem sich Anschläge und Sonderzubehör komfortabel und stabil befestigen lassen.
• SCHWENKSYSTEM - Die Gradskala des Schwenksystems ist großzügig bemessen. Der Einstellbereich reicht von -3° bis 48°.
• HINTERSCHNITTFUNKTION - Mit der Vorwahlfunktion lassen sich die Winkelbereiche von 0° bis -3° und von 45° bis 48° einstellen.
• ZUGLÄNGE - Bei der ERIKA 70 beträgt die Zuglänge 330 mm.
• ARBEITSLICHT UND SCHUTZHAUBE - Das sensorgesteuerte Arbeitslicht sorgt für beste Sicht auf den Schnitt. Die teilweise transparente Schutzhaube deckt das Sägeblatt komplett ab und sorgt damit für mehr Sicherheit.
• DOPPELTE FÜHRUNG - Die Wiege der ERIKA wird am Front- und Rückteil geführt: ein einzigartiges Prinzip, das besonders bei Schrägschnitten entscheidend zur Schnittpräzision beiträgt.
• NIVEAUREGULIERUNG - Unebenheiten des Untergrunds lassen sich mit der Niveauregulierung einfach per Fußdruck ausgleichen.
• CUprex HOCHLEISTUNGSMOTOR - Der CUprex Motor sorgt mit leistungsoptimierter Digitalelektronik für Power bei konstant hohen Drehzahlen. Für optimalen Komfort und bessere Kontrolle ist die ERIKA mit Sanftanlauf, LeerlaufDrehzahlabsenkung, konstanter Drehzahl unter Last und Überlastschutz ausgestattet.
• SAUBERE BAUSTELLE - Für staubarmes Arbeiten empfiehlt sich immer eines unserer Absauggeräte. Im Einzelfall kann auch mit dem Spänesammelsystem Cleanbox ein Großteil der anfallenden Späne aufgenommen werden. (Optional erhältlich)
• MULTIFUNKTIONSANSCHLAG - Das Präzisionszubehör für Quer-, Längs- und Gehrungsschnitte inkl. falscher Gehrungen. Damit werden durch die beiden Anschlagseiten im 90°-Winkel perfekte Arbeitsergebnisse erzielt. Ein gleichbleibender Abstand des 0-Punktes zum Sägeblatt ermöglicht bei jeder Winkeleinstellung ein Ablängen nach Skala. (Optional Erhältlich)

Einsatzgebiet:

• Kapp- und Längsschnitte
• Tischkreissägenfunktion
• Schrägschnitte bis 48°
• Materialeinsatz z. B.: Vollholz, Plattenwerkstoffe, Parkett und Laminat, Alu-Profile, Kunststoff

Technische Daten:

• Motorleistung: 2250 Watt
• Spannung: 230 Volt / 50 Hz
• Strom bei Normallast: 11,1 A
• Leerlaufdrehzahl: 2050 - 4300 U/min
• Sägeblattdrehzahl bei Normallast: 2050 - 4300 U/min
• Zuglänge: 330 mm
• Schnitttiefe
  • Bei 0°: 72 mm
  • Bei 30°: 62 mm
  • Bei 45°: 50 mm
• Sägeblattdurchmesser max/min: 225 / 210 mm
• Sägeblattstammbreite: 1,8 mm
• Werkzeug-Schnittbreite: 2,5 mm
• Sägeblattaufnahmebohrung: 30 mm
• Schwenkbereich: -3° - 48°
• Durchmesser Absaugstutzen: 58 mm
• Schallleistungspegel Lwa: 101,4 dB(A)
• Unsicherheit Kwa: 1 dB(A)
• Schalldruckpegel Lpa: 82,8 dB(A)
• Unsicherheit Kpa: 1 dB(A)
• Maße
  • Höhe ohne Untergestell: 415 mm
  • Höhe mit Untergestell: 891 mm
  • Breite: 525 mm
  • Länge: 818 mm
• Gewicht: 22,2 kg

Lieferumfang:

• MAFELL Unterflur-Zugsäge ERIKA 70
• MAFELL Sägeblatt-HM 225 x 1,8/2,5 x 30 mm, Z 32, WZ
• Universalanschlag mit Anschlagschiene
• Absaugschlauch mit 2 Stutzen
• Klemmstück
• Schiebestock
• Sechskantschlüssel 6 mm
• Quickstand
• Anschlussleitung 4 m

Optionales Zubehör:

• Universalanschlag mit Anschlagschiene (201611)
• Multifunktionsanschlag MFA mit zuschaltbarer Winkelrastung (207980)
• Schiebeschlitten maximale Schnittlänge 905 mm (038563)
• Anschlaglineal 1.000 mm lang, inkl. Ablängklappe (203396)
• Verbindungsstück zum Verbinden zweier Anschlaglineale (038393)
• Auszugstange mit Auflageblech, 960 mm (038309)
• Klemmstück (038294)
• Zusatztisch (208438)
  jeweils 2 Auflage- und Halteschienen erforderlich
• Auflage- und Halteschiene 1.000 mm (038686)
• Universalanschlag mit Anschlagschiene (201611)
• Multifunktionsanschlag MFA mit zuschaltbarer Winkelrastung (207980)
• Anschlaglineal 1.000 mm lang, inkl. Ablängklappe (203396)
• Klemmstück (038294)
• Universalanschlag mit Anschlagschiene (201611)
• Multifunktionsanschlag MFA mit zuschaltbarer Winkelrastung (207980)
• Ablängklappe (038306)
• Klemmstück (038294)
• Anbausatz Räder (202889)
• Spänesammelsystem Cleanbox Starter-Set (203402)
• Spänesammelsystem Cleanbox, 5 Stück (203575)
• Sägeblatt-HM (092460)
  225 x 1,8/2,5 x 30 mm, 32 Zähne, WZ für universellen Einsatz
• Sägeblatt-HM (092462)
  225 x 1,8/2,5 x 30 mm, 48 Zähne, WZ für Feinschnitte
• Sägeblatt-HM (092464)
  225 x 1,8/2,5 x 30 mm, 68 Zähne, FZ/TR für Kunststoff- und Aluminium-Profile

Als weltweit erste Unterflur-Zugsäge ist die ERIKA seit ihrer Einführung zum Inbegriff des mobilen Sägens geworden. Nach fast 40 Jahren Erfahrung hat die aktuelle Generation heute alles an Bord, was die Anwender von einer modernen Unterflur-Zugsäge erwarten. Die ERIKA ist der zuverlässige Partner auf jeder Baustelle. Mit dem Anschlagsystem, das in der Grundausstattung enthalten ist, lassen sich mühelos Quer-, Längs- und Gehrungsschnitte in höchster Präzision umsetzen.

Ausstattung:

• HÖCHSTE PRÄZISION - Von den Tischprofilen bis zu den Standbeinen, von der Frontplatte bis zu den Bedienelementen: Alle Bestandteile der ERIKA verfolgen ein Ziel - höchste Präzision und beste Schnittqualität.
• QUALITÄT MADE IN GERMANY - Beim ersten Schnitt wird sofort klar: Die Qualität der ERIKA ist einzigartig. Sie überzeugt durch kompromisslose Material- und Verarbeitungsqualität sowie herausragende Langlebigkeit.
• MOBILITÄT LEICHT GEMACHT - Im eingeklappten Zustand lässt sich die ERIKA platzsparend transportieren. Durch den »Quickstand« ist sie in Sekunden aufgestellt.
• PRAXISGERECHTE SICHERHEIT - Die neue Schutzhaube mit integriertem Arbeitslicht deckt das Sägeblatt komplett ab, und erhöht damit die Sicherheit für den Anwender
• QUICKSTAND - Für den Transport lassen sich die stabilen Beine der ERIKA innerhalb von Sekunden einoder ausklappen. Unebenheiten können mittels Niveau-Regulierung einfach per "Fußdruck" ausgeglichen werden.
• SCHWALBENSCHWANZ-PROFIL - Die ERIKA verfügt über ein umlaufendes SchwalbenschwanzProfil, an dem sich Anschläge und Sonderzubehör komfortabel und stabil befestigen lassen.
• SCHWENKSYSTEM - Die Gradskala des Schwenksystems ist großzügig bemessen. Der Einstellbereich reicht von -3° bis 48°.
• HINTERSCHNITTFUNKTION - Mit der Vorwahlfunktion lassen sich die Winkelbereiche von 0° bis -3° und von 45° bis 48° einstellen.
• ZUGLÄNGE - Bei der ERIKA 85 beträgt die Zuglänge 430 mm.
• ARBEITSLICHT UND SCHUTZHAUBE - Das sensorgesteuerte Arbeitslicht sorgt für beste Sicht auf den Schnitt. Die teilweise transparente Schutzhaube deckt das Sägeblatt komplett ab und sorgt damit für mehr Sicherheit.
• DOPPELTE FÜHRUNG - Die Wiege der ERIKA wird am Front- und Rückteil geführt: ein einzigartiges Prinzip, das besonders bei Schrägschnitten entscheidend zur Schnittpräzision beiträgt.
• NIVEAUREGULIERUNG - Unebenheiten des Untergrunds lassen sich mit der Niveauregulierung einfach per Fußdruck ausgleichen.
• CUprex HOCHLEISTUNGSMOTOR - Der CUprex Motor sorgt mit leistungsoptimierter Digitalelektronik für Power bei konstant hohen Drehzahlen. Für optimalen Komfort und bessere Kontrolle ist die ERIKA mit Sanftanlauf, LeerlaufDrehzahlabsenkung, konstanter Drehzahl unter Last und Überlastschutz ausgestattet.
• SAUBERE BAUSTELLE - Für staubarmes Arbeiten empfiehlt sich immer eines unserer Absauggeräte. Im Einzelfall kann auch mit dem Spänesammelsystem Cleanbox ein Großteil der anfallenden Späne aufgenommen werden. (Optional erhältlich)
• MULTIFUNKTIONSANSCHLAG - Das Präzisionszubehör für Quer-, Längs- und Gehrungsschnitte inkl. falscher Gehrungen. Damit werden durch die beiden Anschlagseiten im 90°-Winkel perfekte Arbeitsergebnisse erzielt. Ein gleichbleibender Abstand des 0-Punktes zum Sägeblatt ermöglicht bei jeder Winkeleinstellung ein Ablängen nach Skala.

Einsatzgebiet:

• Kapp- und Längsschnitte
• Tischkreissägenfunktion
• Schrägschnitte bis 48°
• Materialeinsatz z. B.: Vollholz, Plattenwerkstoffe, Parkett und Laminat, Alu-Profile, Kunststoff

Technische Daten:

• Motorleistung: 2500 Watt
• Spannung: 230 Volt / 50 Hz
• Strom bei Normallast: 12,6 A
• Leerlaufdrehzahl: 2050 - 4300 U/min
• Sägeblattdrehzahl bei Normallast: 2050 - 4300 U/min
• Zuglänge: 430 mm
• Schnitttiefe
  • Bei 0°: 85 mm
  • Bei 30°: 74 mm
  • Bei 45°: 60 mm
• Sägeblattdurchmesser max/min: 250 / 240 mm
• Sägeblattstammbreite: 1,8 mm
• Werkzeug-Schnittbreite: 2,8 mm
• Sägeblattaufnahmebohrung: 30 mm
• Schwenkbereich: -3° - 48°
• Durchmesser Absaugstutzen: 58 mm
• Schallleistungspegel Lwa: 105,7 dB(A)
• Unsicherheit Kwa: 1 dB(A)
• Schalldruckpegel Lpa: 91,1 dB(A)
• Unsicherheit Kpa: 1 dB(A)
• Maße
  • Höhe ohne Untergestell: 415 mm
  • Höhe mit Untergestell: 891 mm
  • Breite: 525 mm
  • Länge: 915 mm
• Gewicht: 40 kg

Lieferumfang:

• MAFELL Unterflur-Zugsäge ERIKA 85
• MAFELL Sägeblatt-HM 250 x 2,8 x 30 mm, Z 40, WZ
• Anbausatz Räder
• Absaugschlauch mit 2 Stutzen
• Multifunktionsanschlag MFA mit zuschaltbarer Winkelrastung
• Schiebestock
• Sechskantschlüssel 6 mm
• Quickstand
• Anschlussleitung 4 m

Optionales Zubehör:

• Universalanschlag mit Anschlagschiene (201611)
• Multifunktionsanschlag MFA mit zuschaltbarer Winkelrastung (207980)
• Schiebeschlitten maximale Schnittlänge 905 mm (038563)
• Anschlaglineal 1.000 mm lang, inkl. Ablängklappe (203396)
• Verbindungsstück zum Verbinden zweier Anschlaglineale (038393)
• Auszugstange mit Auflageblech, 960 mm (038309)
• Klemmstück (038294)
• Zusatztisch (208439)
  jeweils 2 Auflage- und Halteschienen erforderlich
• Auflage- und Halteschiene 1.000 mm (038686)
• Universalanschlag mit Anschlagschiene (201611)
• Multifunktionsanschlag MFA mit zuschaltbarer Winkelrastung (207980)
• Anschlaglineal 1.000 mm lang, inkl. Ablängklappe (203396)
• Klemmstück (038294)
• Universalanschlag mit Anschlagschiene (201611)
• Multifunktionsanschlag MFA mit zuschaltbarer Winkelrastung (207980)
• Ablängklappe (038306)
• Klemmstück (038294)
• Anbausatz Räder (202889)
• Spänesammelsystem Cleanbox Starter-Set (203402)
• Spänesammelsystem Cleanbox, 5 Stück (203575)
• Sägeblatt-HM (092472)
  250 x 1,8/2,8 x 30 mm, 24 Zähne, WZ für Längsschnitte
• Sägeblatt-HM (092465)
  250 x 1,8/2,8 x 30 mm, 40 Zähne, WZ für universellen Einsatz
• Sägeblatt-HM (092466)
  250 x 1,8/2,8 x 30 mm, 60 Zähne, WZ für Feinschnitte
• Sägeblatt-HM (092467)
  250 x 1,8/2,8 x 30 mm, 68 Zähne, FZ/TR für Kunststoff- und Aluminium-Profile

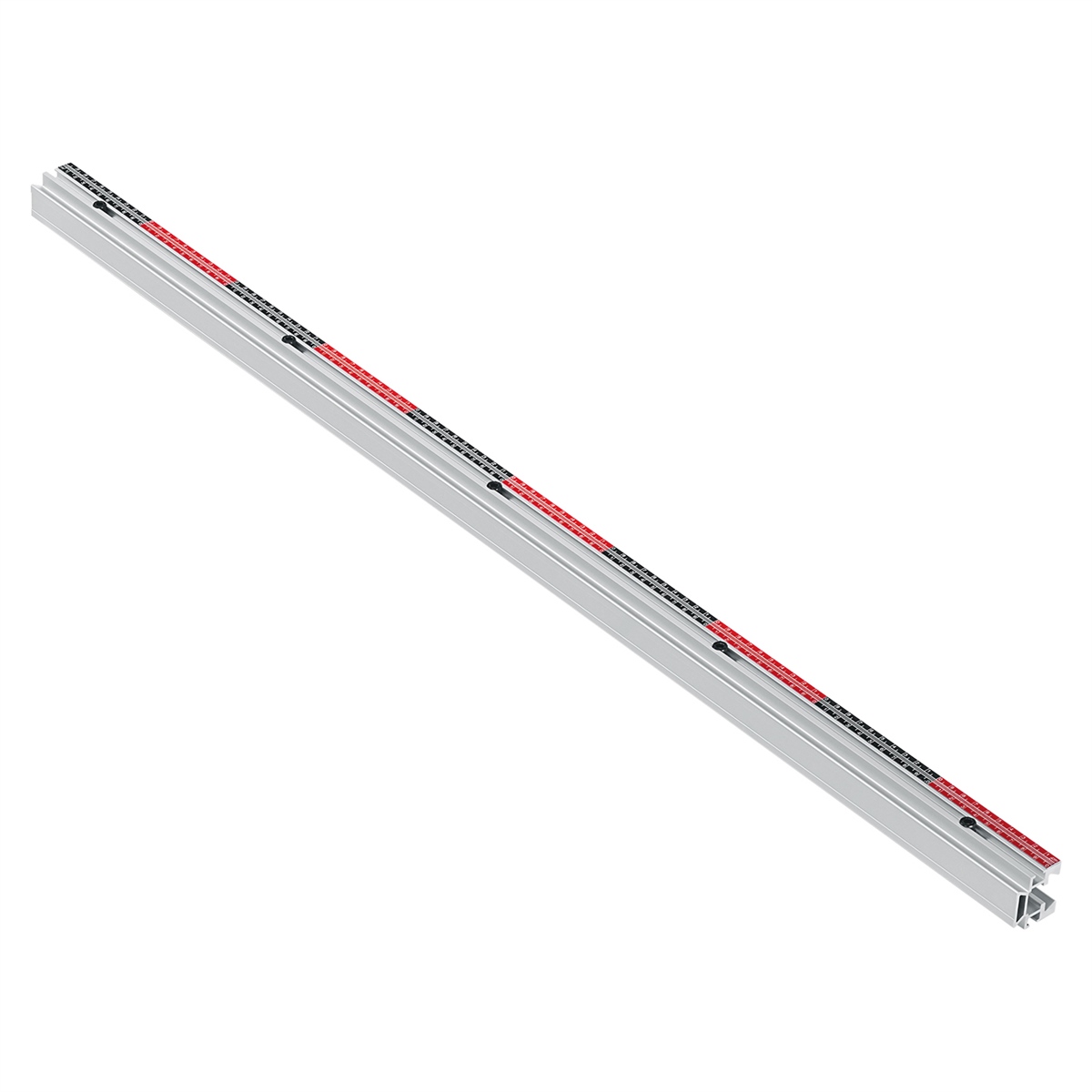

Technische Daten:

• Länge: 1000 mm
• Gewicht: 1,632 kg

Passend für:

• MAFELL Unterflur-Zugsäge ERIKA 70
• MAFELL Unterflur-Zugsäge ERIKA 85
