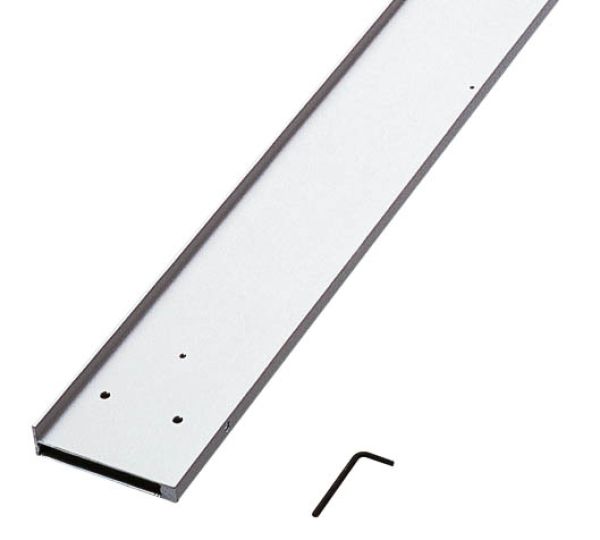

MAFELL Führungsschiene 3m Schiene für Handkreissägen 300 cm Länge 2-teilig

Beschreibung

Beschreibung

Technische Daten:

Länge: 300 cm (2x 150 cm)
Gewicht: 7 kg

Passend für:

MAFELL Zimmerei-Handkreissäge MKS 130 Ec
MAFELL Zimmerei-Handkreissäge MKS 145 Ec
MAFELL Zimmerei-Handkreissäge MKS 165 Ec
MAFELL Zimmerei-Handkreissäge MKS 185 Ec
MAFELL Zimmerei-Kettensäge ZSX Ec
MAFELL Zimmerei-Kettensäge ZSX TWIN Ec
MAFELL Handbandsäge Z 5 Ec
MAFELL Nutfräse NFU 50
MAFELL Kervenfräse ZK 115 Ec

Dieses Produkt ist z.B. kompatibel zu:

MAFELL MKS 165 Ec Zimmerei Handkreissäge...

Mit der neuen MKS 165 Ec hat MAFELL eine neue Generation an Zimmerei-Handkreissägen entwickelt. Ausgestattet mit vielen Details, die Ihnen im harten Praxisalltag das Leben leichter machen, entpuppt sich die MKS 165 Ec als First-Class-Maschine für anspruchsvollste Anforderungen. Das Ganze in gewohnt hoher MAFELL Qualität made in Germany.
Die Bauweise der MKS 165 Ec besticht durch extrem robuste und hochwertige Materialien,wie z. B. das leichte Magnesium-Druckgussgehäuse oder die stoßfesten, glasfaserverstärkten Kunststoffteile. Die geschlossene Konstruktion bietet wenig Angriffsfläche für Staub oder Späne.
Die MKS 165 Ec fühlt sich in allen Anwendungen einer klassischen oder modernen Zimmerei zu Hause: Quer- und Längsschnitte in Holz oder Dämmmaterialien lassen sich dank des richtigen Zubehörs mühelos meistern.
Gehen Sie auf „Nummer Sicher“: mit vielen nützlichen Details wie der Motorbremse oder der selbstschließenden Schutzhaube. Zudem besitzt der Ein/Aus-Schalter eine zentral positionierte Einschaltsperre.
Jetzt haben geballte Power und hohe Drehmomente einen Namen: CUprex, der neue Hochleistungsmotor mit leistungsoptimierter Digitalelektronik und neu entwickelter Steuertechnik. Dabei kann die Drehzahl stufenlos auf unterschiedliche Materialien und Anwendungen eingestellt werden. Für optimales Handling und bessere Kontrolle ist die Zimmerei-Handkreissäge mit Sanftanlauf, konstanter Drehzahl unter Last, Drehzahlabsenkung und Überlastschutz ausgestattet.

Ausstattung:

PENDELHAUBENEINZUG - Mit dem Pendelhaubenvoreinzug direkt am vorderen Handgriff kann die Schutzhaube problemlos eingezogen werden. Unentbehrlich z. B. beim Ansetzen im spitzen Winkel bei Gehrungs- und Schifterschnitten.
SCHWENKSYSTEM - Mit neuem Schwenksystem für mehr Schnitttiefe. Bei einer Winkeleinstellung von 45° ist eine einmalige maximale Schnitttiefe von 116,5 mm und bei 60° von immer noch enormen 82,5 mm möglich.
HÖHENEINSTELLUNG - Die gewünschte Schnitttiefe lässt sich per Drehrad und leicht ablesbarer Skala im Handumdrehen exakt einstellen. Lästiges Nachmessen gehört damit der Vergangenheit an.
EINSTELLBARER ABSAUGSTUTZEN - Der drehbare Stutzen ermöglicht es, den Staub dorthin zu leiten, wo er am wenigsten stört
SCHIENENFÜHRUNG - Die Aufnahme des F-Führungsschienen-Systems erfolgt über die Nuten in der Maschinengrundplatte.
REGELBARE DREHZAHL - Mit stufenloser Drezahleinstellung für individuelle Anforderungen und Einsatzzwecke
CUprex-MOTOR - Mit komplett neuer Steuertechnik und leistungsoptimierter Digitalelektronik für optimales Drehmoment und extreme Leistung

Einsatzgebiet:

Quer- und Längsschnitte
Allgemeine Abbundarbeiten
Schrägschnitte bis 60°
Materialeinsatz z. B.: Vollholz, Leimbinder, Dämmstoff

Technische Daten:

Motorleistung: 2800 Watt
Spannung: 230 Volt / 50 Hz
Strom bei Normallast: 15,2 A
Leerlaufdrehzahl: 1500 - 1800 U/min
Sägeblattdrehzahl bei Normallast: 1400 - 1700 U/min
Schnitttiefe
- Bei 0°: 165 mm
- Bei 30°: 143 mm
- Bei 45°: 116,5 mm
- Bei 60°: 82,5 mm
Sägeblattdurchmesser max/min: 410 / 377 mm
Sägeblattstammbreite: 2,5 mm
Werkzeug-Schnittbreite: 4,2 mm
Sägeblattaufnahmebohrung: 30 mm
Schwenkbereich: -0° - 60°
Durchmesser Absaugstutzen: 58 mm
Schallleistungspegel Lwa: 111 dB(A)
Schalldruckpegel Lpa: 100 dB(A)
Maße
- Höhe: 450 mm
- Breite: 460 mm
- Länge: 710 mm
Gewicht: 15,3 kg

Lieferumfang:

MAFELL Zimmerei-Handkreissäge MKS 165 Ec
MAFELL HM Sägeblatt
410 x 2,5/4,2 x 30 mm, 28 Zähne, WZ, für universellen Einsatz in Holz
Parallelanschlag
Sechskantschlüssel 6 mm
Anschlussleitung 10 m

Optionales Zubehör:

Führungsschiene F
- F80 - 80 cm (204380)
- F110 - 110 cm (204381)
- F160 - 160 cm (204365)
- F210 - 210 cm (204382)
- F310 - 310 cm (204383)
Winkelanschlag F-WA (205357)
Führungsschienen-Tasche F160 (204626)
Führungsschienen-Taschen-Set (204805)
- 2x Führungsschiene F160
- Verbindungsstück F-VS
- 2x Spannzwinge F-SZ 180mm
- Führungsschienen-Tasche
Führungsschienen-Taschen-Set (204749)
- Führungsschiene F80
- Führungsschiene F160
- Winkelanschlag F-WA
- Verbindungsstück F-VS
- 2x Spannzwinge F-SZ 180mm
- Führungsschienen-Tasche
Verbindungsstück F-VS (204363)
Endkappen F-EK (205400)
Spanreißschutz F-SS 3,4m (204375)
Haftprofil F-HP 6,8m (204376)
Spannzwinge F-SZ 180mm (207770)
Führungsschiene 300 cm (037037)
zweiteilig mit Verbindungsstück
Führungsschiene 300 cm (200672)
einteilig
Führungsschienenverlängerung 150 cm (036553)
Adapterpaar für Parallelanschlag (037195)
Sägeblatt-HM (092525)
410 x 2,5/4,2 x 30 mm, 26 Zähne, WZ, für universellen Einsatz in Holz
Sägeblatt-HM (092522)
410 x 2,5/4,2 x 30 mm, 20 Zähne, WZ, für Längsschnitte in Holz

4.758,81 EUR

MAFELL MKS 145 Ec Zimmerei Handkreissäge...

Mit der neuen MKS 145 Ec hat MAFELL eine neue Generation an Zimmerei-Handkreissägen entwickelt. Ausgestattet mit vielen Details, die Ihnen im harten Praxisalltag das Leben leichter machen, entpuppt sich die MKS 145 Ec als First-Class-Maschine für anspruchsvollste Anforderungen. Das Ganze in gewohnt hoher MAFELL Qualität made in Germany.
Die Bauweise der MKS 145 Ec besticht durch extrem robuste und hochwertige Materialien,wie z. B. das leichte Magnesium-Druckgussgehäuse oder die stoßfesten, glasfaserverstärkten Kunststoffteile. Die geschlossene Konstruktion bietet wenig Angriffsfläche für Staub oder Späne.
Die MKS 145 Ec fühlt sich in allen Anwendungen einer klassischen oder modernen Zimmerei zu Hause: Quer- und Längsschnitte in Holz oder Dämmmaterialien lassen sich dank des richtigen Zubehörs mühelos meistern.
Gehen Sie auf „Nummer Sicher“: mit vielen nützlichen Details wie der Motorbremse oder der selbstschließenden Schutzhaube. Zudem besitzt der Ein/Aus-Schalter eine zentral positionierte Einschaltsperre.
Jetzt haben geballte Power und hohe Drehmomente einen Namen: CUprex, der neue Hochleistungsmotor mit leistungsoptimierter Digitalelektronik und neu entwickelter Steuertechnik. Dabei kann die Drehzahl stufenlos auf unterschiedliche Materialien und Anwendungen eingestellt werden. Für optimales Handling und bessere Kontrolle ist die Zimmerei-Handkreissäge mit Sanftanlauf, konstanter Drehzahl unter Last, Drehzahlabsenkung und Überlastschutz ausgestattet.

Ausstattung:

PENDELHAUBENEINZUG - Mit dem Pendelhaubenvoreinzug direkt am vorderen Handgriff kann die Schutzhaube problemlos eingezogen werden. Unentbehrlich z. B. beim Ansetzen im spitzen Winkel bei Gehrungs- und Schifterschnitten.
SCHWENKSYSTEM - Mit neuem Schwenksystem für mehr Schnitttiefe. Bei einer Winkeleinstellung von 45° ist eine einmalige maximale Schnitttiefe von 102,5 mm und bei 60° von immer noch enormen 72,5 mm möglich.
HÖHENEINSTELLUNG - Die gewünschte Schnitttiefe lässt sich per Drehrad und leicht ablesbarer Skala im Handumdrehen exakt einstellen. Lästiges Nachmessen gehört damit der Vergangenheit an.
EINSTELLBARER ABSAUGSTUTZEN - Der drehbare Stutzen ermöglicht es, den Staub dorthin zu leiten, wo er am wenigsten stört
SCHIENENFÜHRUNG - Die Aufnahme des F-Führungsschienen-Systems erfolgt über die Nuten in der Maschinengrundplatte.
REGELBARE DREHZAHL - Mit stufenloser Drezahleinstellung für individuelle Anforderungen und Einsatzzwecke
CUprex-MOTOR - Mit komplett neuer Steuertechnik und leistungsoptimierter Digitalelektronik für optimales Drehmoment und extreme Leistung

Einsatzgebiet:

Quer- und Längsschnitte
Allgemeine Abbundarbeiten
Schrägschnitte bis 60°
Materialeinsatz z. B.: Vollholz, Leimbinder, Dämmstoff

Technische Daten:

Motorleistung: 2600 Watt
Spannung: 230 Volt / 50 Hz
Strom bei Normallast: 14,5 A
Leerlaufdrehzahl: 1900 - 2300 U/min
Sägeblattdrehzahl bei Normallast: 1800 - 2200 U/min
Schnitttiefe
- Bei 0°: 145 mm
- Bei 30°: 125,5 mm
- Bei 45°: 102,5 mm
- Bei 60°: 72,5 mm
Sägeblattdurchmesser max/min: 370 / 341 mm
Sägeblattstammbreite: 2,2 mm
Werkzeug-Schnittbreite: 4,2 mm
Sägeblattaufnahmebohrung: 30 mm
Schwenkbereich: -0° - 60°
Durchmesser Absaugstutzen: 58 mm
Schallleistungspegel Lwa: 111 dB(A)
Unsicherheit Kwa: 1,5 dB(A)
Schalldruckpegel Lpa: 100 dB(A)
Unsicherheit Kpa: 1,5 dB(A)
Maße
- Höhe: 430 mm
- Breite: 460 mm
- Länge: 710 mm
Gewicht: 13,8 kg

Lieferumfang:

MAFELL Zimmerei-Handkreissäge MKS 145 Ec
MAFELL HM Sägeblatt
370 x 2,2/4,2 x 30 mm, 26 Zähne, WZ, für universellen Einsatz in Holz
Parallelanschlag
Sechskantschlüssel 6 mm
Anschlussleitung 10 m

Optionales Zubehör:

Führungsschiene F
- F80 - 80 cm (204380)
- F110 - 110 cm (204381)
- F160 - 160 cm (204365)
- F210 - 210 cm (204382)
- F310 - 310 cm (204383)
Winkelanschlag F-WA (205357)
Führungsschienen-Tasche F160 (204626)
Führungsschienen-Taschen-Set (204805)
- 2x Führungsschiene F160
- Verbindungsstück F-VS
- 2x Spannzwinge F-SZ 180mm
- Führungsschienen-Tasche
Führungsschienen-Taschen-Set (204749)
- Führungsschiene F80
- Führungsschiene F160
- Winkelanschlag F-WA
- Verbindungsstück F-VS
- 2x Spannzwinge F-SZ 180mm
- Führungsschienen-Tasche
Verbindungsstück F-VS (204363)
Endkappen F-EK (205400)
Spanreißschutz F-SS 3,4m (204375)
Haftprofil F-HP 6,8m (204376)
Spannzwinge F-SZ 180mm (207770)
Führungsschiene 300 cm (037037)
zweiteilig mit Verbindungsstück
Führungsschiene 300 cm (200672)
einteilig
Führungsschienenverlängerung 150 cm (036553)
Adapterpaar für Parallelanschlag (037195)
Sägeblatt-HM (092526)
370 x 2,2/4,2 x 30 mm, 26 Zähne, WZ, für universellen Einsatz in Holz
Sägeblatt-HM (092524)
370 x 2,2/4,2 x 30 mm, 18 Zähne, WZ, für Längsschnitte in Holz

3.925,81 EUR

MAFELL ZSX Ec 260 HM Zimmerei Kettensäge...

Eine Kombination die bisher undenkbar war: Bis 260 mm Schnitttiefe und ein exzellenter Schnitt - jetzt erreicht durch Hartmetall-Sägekette und CUprex Hochleistungsmotor. Damit erfüllt die ZSX Ec alle Anforderungen des modernen Sägens von heute.
Zusätzlich wurden nützliche Detaillösungen umgesetzt. So z. B. die von außen bedienbare Kettenspannung, die zweifach gelagerte Schwenkführung, die verstärkte Grundplatte und der Ausreißschutz für ein perfektes Schnittbild. Wie alle unsere Zimmerei-Sägen nutzt auch die ZSX Ec unser Zimmerei-Führungsschienensystem.

Ausstattung:

HOCHLEISTUNGSMOTOR - Mit 3000 W CUprex Motor, optimierter Digital-Elektronik und neu entwickelter Steuertechnik.
DIGITALELEKTRONIK - Mit regelbarer Drehzahl, Sanftanlauf, Drehzahlabsenkung, konstanter Drehzahl unter Last und Überlastschutz
SCHWENKBEREICH - Die ZSX Ec ist beidseitig bis 60° schwenkbar.
WINKELEINSTELLUNG - Gut ablesbare Skala. Standard Neigungswinkel von -45°/0°/45° können mittels Rastfunktion schnell und einfach eingestellt werden.
HANDGRIFFE - Die optimal platzierten Handgriffe bieten mit Softgrip maximalen Bedienkomfort. Ein-/Ausschalter und Einschaltsprerre sind im hinteren Handgriff integriert
SCHNITTTIEFE - Die ZSX Ec / 260 ist bis zu einer maximalen Schnitttiefe von 260 mm einsetzbar

Einsatzgebiet:

Quer- und Längsschnitte
Schrägschnitte bis 60°
Allgemeine Abbundarbeiten
Schifterschnitte bis 60°
Materialeinsatz z. B.: Vollholz, Leimbinder, Dämmstoff

Technische Daten:

Motorleistung: 3000 Watt
Spannung: 230 Volt / 50 Hz
Strom bei Normallast: 15,9 A
Leerlaufdrehzahl: 18000 - 21500 U/min
Drehzahl des Kettenritzels im Leerlauf: 3000 - 3600 U/min
Drehzahl des Kettenritzels bei Normallast: 2800 - 3400 U/min
Schnitttiefe
- Bei 0°: 260 mm
- Bei 15°: 251 mm
- Bei 30°: 225 mm
- Bei 45°: 184 mm
- Bei 60°: 130 mm
Sägekette
- Kettentyp: 260 HM
- Anzahl der Treibglieder: 32
- Kettenteilung: 18 mm
- Schnittbreite: 6,8 mm
Schnittgeschwindigkeit bei Normallast: 13,5 - 16,4 m/s
Schwenkbereich: 60°
Schallleistungspegel Lwa: 111 dB(A)
Schalldruckpegel Lpa: 100 dB(A)
Maße
- Höhe: 662 mm
- Höhe ohne Werkzeug und Spaltkeil: 312 mm
- Breite: 450 mm
- Breite ohne Anschlag: 312 mm
- Länge: 632 mm
- Grundplatte: 300 mm x 506 mm
Gewicht: 13,3 kg

Lieferumfang:

MAFELL Zimmerei-Kettensäge ZSX Ec
2x MAFELL Feinschnittkette HM 260
Parallelanschlag
Kombi-Schraubenschlüssel 6 mm
Anschlussleitung 10 m

Optionales Zubehör:

Führungsschiene F
- F80 - 80 cm (204380)
- F110 - 110 cm (204381)
- F160 - 160 cm (204365)
- F210 - 210 cm (204382)
- F310 - 310 cm (204383)
Winkelanschlag F-WA (205357)
Führungsschienen-Tasche F160 (204626)
Führungsschienen-Taschen-Set (204805)
- 2x Führungsschiene F160
- Verbindungsstück F-VS
- 2x Spannzwinge F-SZ 180mm
- Führungsschienen-Tasche
Führungsschienen-Taschen-Set (204749)
- Führungsschiene F80
- Führungsschiene F160
- Winkelanschlag F-WA
- Verbindungsstück F-VS
- 2x Spannzwinge F-SZ 180mm
- Führungsschienen-Tasche
Verbindungsstück F-VS (204363)
Endkappen F-EK (205400)
Spanreißschutz F-SS 3,4m (204375)
Haftprofil F-HP 6,8m (204376)
Spannzwinge F-SZ 180mm (207770)
Führungsschiene 300 cm (037037)
zweiteilig mit Verbindungsstück
Führungsschiene 300 cm (200672)
einteilig
Führungsschienenverlängerung 150 cm (036553)
Adapterpaar für Parallelanschlag (037195)
Gleiter (206047)
als Höhenausgleich beim Einsatz von Führungsschienen
Feinschnittkette HM 260 (006968)
Ersatzkettenglieder HM links (091008)
Ersatzkettenglieder HM rechts (091009)
Ketten-Führungsschiene 260 HM (204581)
Spaltkeil 260 (204586)
Antriebsstern für HM Kette (204584)
Universalführung (Schifterschiene) (202069)
Transportwagen (202113)

6.662,81 EUR

MAFELL Nutfräse NFU 50 Fräse Fräsmaschine...

Die Nutfräse NFU 50 ist flexibel einsetzbar und ein Allrounder für unterschiedlichste Fräsungen im Holzbau. Umfangreiches Sonderzubehör erweitert dabei die Möglichkeiten im täglichen Job.
Die Bauweise der NFU 50 besticht durch extrem robuste, hochwertige und präzise gefertigte Bauteile, wie z. B. das leichte MagnesiumDruckgussgehäuse oder die stoßfesten, glasfaserverstärkten Kunststoffteile. Zudem helfen Dir raffinierte Detaillösungen im harten Arbeitseinsatz.

Ausstattung:

FRÄSTIEFE 50 MM - Die geballte Power und hohe Durchzugskraft der NFU 50 lassen Fräsungen mit einer Breite von 60 mm und einer Tiefe von 50 mm zu.
ALS KERVENFRÄSE EINSETZBAR - Die NFU 50 lässt sich auch als Kervenfräse verwenden.
FÜHRUNGSEINRICHTUNG L FÜR QUERFRÄSUNGEN - Speziell im Holzrahmenbau werden viele Nuten benötigt. Die NFU 50 mit der Führungseinrinchtung L sind hierfür die idealen Partner.
LÄNGSNUT - Mit dem im Sonderzubehör erhältlichen Verstellnuter können Nuten zum Beispiel für Versorgungsleitungen effektiv und schnell eingefräst werden.
DER CUprex HOCHLEISTUNGSMOTOR - steht für geballte Power und hohe Durchzugskraft und verfügt über eine leistungsoptimierte Digital-Elektronik.
SCHIENENENTRIEGELUNG - Mit einem einzigen Knopfdruck lässt sich die NFU von der Kappschiene lösen und freihand oder auf der Führungsschiene verwenden.
TIEFENEINSTELLUNG - Mit der 2-in-1-Funktion lässt sich die Schnitttiefe schnell und einfach einstellen. Arretierung lösen, Frästiefe nach Skala einstellen, loslassen, fertig.
ABSAUGUNG - Der drehbare 58 mm Absaugstutzen für große Spänemengen ist über eine Rastfunktion positionierbar.
FRÄSTIEFENFIXIERUNG - Die Frästiefe kann mittels Klemmhebel zusätzlich abgestüzt werden.
SICHERHEITSKONZEPT - Die hydraulische Bremse stoppt das Werkzeug innerhalb von 3 sek. Die blinkende LED-Leuchte signalisiert dem Anwender das noch drehende Fräswerkzeug.
BIS 45° SCHWENKBAR - Dabei sorgt die Anordnung der Skala für eine optimale Ablesbarkeit von 0 bis 45°.
WIEDERHOLANSCHLAG - Für oft benötigte Anschlagwinkel werden die beiden Wiederholanschläge an der Unterseite der Führungseinrichtung L festgeklemmt.
VERSTELLNUTER - Die Breite der Nut kann individuell von 22 bis 40 mm eingestellt werden.
POSITIONSANZEIGER NFU-PA - Mit dem nach Skala einstellbaren Positionsanzeiger lässt sich die rechte Kante des Fräsers anzeigen.
SEITENANSCHLAG SA 625 - Ohne zeitraubendes Anreissen lassen sich Nuten im Rastermaß von 62,5 cm beliebig wiederholen.

Einsatzgebiet:

Längs- und Quernuten
Stellbretter (Führungseinrichtung)
Füllungen im Fachwerk oder eingeschobenen Decken
Schrägnuten bis 45°
Zapfen
Materialeinsatz z. B.: Vollholz, Plattenwerkstoffe

Technische Daten:

Motorleistung: 2300 Watt
Spannung: 230 Volt / 50 Hz
Strom bei Normallast: 10,8 A
Frästiefe ohne Schiene: 0 - 50 mm
Frästiefe mit Schiene: 0 - 44 mm
Fräslänge mit Führungseinrichtung: 370 mm
Leerlaufdrehzahl: 5900 U/min
Drehzahl bei Normallast: 4500 U/min
Schwenkbereich: 0° - 45°
Werkzeug
- Durchmesser: 163 mm
- Grundkörperdicke: 58,1 mm
- Fräsbreite: 60,5 mm
- Aufnahmebohrung: 30 mm
Durchmesser Absaugstutzen: 58 mm
Schallleistungspegel Lwa: 98,8 dB(A)
Schalldruckpegel Lpa: 87,8 dB(A)
Unsicherheit: 1,5 dB(A)
Schwingungsemissionswert: < 2,5 m/s²
Maße
- Höhe: 280 mm
- Breite: 370 mm
- Länge: 420 mm
- Länge mit Schiene: 810 mm
Gewicht (mit / ohne Führungsschiene): 9,4 kg / 7,4 kg

Lieferumfang:

MAFELL Nutfräse NFU 50
Fräskopf Ø 163 mm x 60 mm
Positionsanzeiger NFU-PA
Seitenanschlag SA 625
Parallelanschlag
Führungseinrichtung L
max. Schnittlänge 370 mm
2x Wiederholanschlag
Schraubendreher SW 6
Schraubendreher T15
Anschlussleitung 10 m

Optionales Zubehör:

Führungsschiene F
- F80 - 80 cm (204380)
- F110 - 110 cm (204381)
- F160 - 160 cm (204365)
- F210 - 210 cm (204382)
- F310 - 310 cm (204383)
Winkelanschlag F-WA (205357)
Führungsschienen-Tasche F160 (204626)
Führungsschienen-Taschen-Set (204805)
- 2x Führungsschiene F160
- Verbindungsstück F-VS
- 2x Spannzwinge F-SZ 180mm
- Führungsschienen-Tasche
Führungsschienen-Taschen-Set (204749)
- Führungsschiene F80
- Führungsschiene F160
- Winkelanschlag F-WA
- Verbindungsstück F-VS
- 2x Spannzwinge F-SZ 180mm
- Führungsschienen-Tasche
Verbindungsstück F-VS (204363)
Endkappen F-EK (205400)
Spanreißschutz F-SS 3,4m (204375)
Haftprofil F-HP 6,8m (204376)
Spannzwinge F-SZ 180mm (207770)
Führungsschiene 300 cm (037037)
zweiteilig mit Verbindungsstück
Führungsschiene 300 cm (200672)
einteilig
Führungsschienenverlängerung 150 cm (036553)
Adapterpaar für Parallelanschlag (037195)
Parallelanschlag K85-PA (205323)
Untergreifanschlag K85-UA (205166)
Universalführung (Schifterschiene) (202069)
Maschinenhalterung S200-MH (207164)
Absaugschlauch 5m (093730)
Ø 49 mm mit Aufnahme 58 mm - Ø 66 Bajonett, statisch
Seitenanschlag SA 625 (207183)
Fräskopf Ø 163 mm x 60 mm (091901)
Fräskopf Ø 163 mm x 46 mm (091902)
Verstellnuter Ø 163 mm x 20 - 40 mm (091899)
Wendemesser (201927)
14 x 14 x 2 mm (12 Stück erforderlich)

2.604,91 EUR

MAFELL ZSX TWIN Ec Zimmerei Kettensäge Zimmereisäge...

Die neue Zimmerei-Kettensäge ZSX-TWIN Ec ist die praxisorientierte Lösung für groß dimensionierte Holzbauteile.
Dabei hat MAFELL mit der Entwicklung der zweimotorigen Kettensäge eine neue Dimension geschaffen, mit der sich bisher fast unmögliche und zeitraubende Arbeiten mühelos und passgenau umsetzen lassen.

Ausstattung:

ZWEI HOCHLEISTUNGSMOTOREN - Herzstück der ZSX TWIN Ec sind die beiden 3.000-Watt-Lichtstrom-Motoren. Parallel werden sie an zwei 230 V Phasen aus dem Kraftstromnetz betrieben. (Drehstrom- / Kraftstromanschluss wird benötigt)
DIGITALELEKTRONIK - Mit regelbarer Drehzahl, Sanftanlauf, Drehzahlabsenkung, konstanter Drehzahl unter Last und Überlastschutz
SCHWENKBEREICH - Die ZSX TWIN kann von -15° bis 60° exakt nach Skala geschwenkt werden.
EXAKTE ECKAUSSCHNITTE - Im Holzbau und beim Massivholzwandzuschnitt sind Eckausschnitte häufig notwendig. Durch das senkrecht stehende Schneidwerkzeug lassen sich Ausschnitte und Überplattungen schnell und exakt herstellen. Aufwendiges Drehen der Holzbauteile entfällt.
LEICHTGEWICHT - Dank dem Einsatz von Lichtstromtechnik wiegt die ZSX TWIN bei 6.000 Watt Nennleistung nur 20 kg.
SCHNITTTIEFE - Die ZSX TWIN ist bis zu einer maximalen Schnitttiefe von 400 mm einsetzbar

Einsatzgebiet:

Längs- und Querschnitte
Ausschnitte
Materialeinsatz z. B.: Vollholz und Leimbinder

Technische Daten:

Motorleistung: 2 x 3000 Watt
Spannung: 230 Volt / 50 Hz (Drehstrom- / Kraftstromanschluss wird benötigt)
Strom bei Normallast: 2 x 15,9 A
Leerlaufdrehzahl: 21000 U/min
Drehzahl des Kettenritzels im Leerlauf: 3600 U/min
Drehzahl des Kettenritzels bei Normallast: 3400 U/min
Schnitttiefe
- Bei 0°: 400 mm
- Bei 15°: 386 mm
- Bei 30°: 346 mm
- Bei 45°: 282 mm
- Bei 60°: 199 mm
Sägekette
- Kettentyp: 400 HM
- Anzahl der Treibglieder: 40
- Kettenteilung: 18 mm
- Schnittbreite: 6,8 mm
Schnittgeschwindigkeit bei Normallast: 13,5 - 16,4 m/s
Schwenkbereich: 60° / 15°
Schallleistungspegel Lwa: 111 dB(A)
Schalldruckpegel Lpa: 100 dB(A)
Maße
- Höhe: 800 mm
- Höhe ohne Werkzeug und Spaltkeil: 312 mm
- Breite: 450 mm
- Breite ohne Anschlag: 312 mm
- Länge: 632 mm
- Grundplatte: 300 mm x 506 mm
Gewicht: 24,2 kg

Lieferumfang:

MAFELL Zimmerei-Kettensäge ZSX TWIN Ec
MAFELL Längsschnittkette TWIN HM 400
MAFELL Feinschnittkette HM 400
Transportwagen ZSX-TWIN Ec
Gleiter für Führungsschieneneinsatz
Parallelanschlag
Kombi-Schraubenschlüssel 6 mm
Einmaulschnlüssel 13 mm
Anschlussleitung 10 m

Optionales Zubehör:

Führungsschiene F
- F80 - 80 cm (204380)
- F110 - 110 cm (204381)
- F160 - 160 cm (204365)
- F210 - 210 cm (204382)
- F310 - 310 cm (204383)
Winkelanschlag F-WA (205357)
Führungsschienen-Tasche F160 (204626)
Führungsschienen-Taschen-Set (204805)
- 2x Führungsschiene F160
- Verbindungsstück F-VS
- 2x Spannzwinge F-SZ 180mm
- Führungsschienen-Tasche
Führungsschienen-Taschen-Set (204749)
- Führungsschiene F80
- Führungsschiene F160
- Winkelanschlag F-WA
- Verbindungsstück F-VS
- 2x Spannzwinge F-SZ 180mm
- Führungsschienen-Tasche
Verbindungsstück F-VS (204363)
Endkappen F-EK (205400)
Spanreißschutz F-SS 3,4m (204375)
Haftprofil F-HP 6,8m (204376)
Spannzwinge F-SZ 180mm (207770)
Führungsschiene 300 cm (037037)
zweiteilig mit Verbindungsstück
Führungsschiene 300 cm (200672)
einteilig
Führungsschienenverlängerung 150 cm (036553)
Adapterpaar für Parallelanschlag (037195)
Gleiter (206047)
als Höhenausgleich beim Einsatz von Führungsschienen
Längsschnittkette (006977)
Feinschnittkette (006972)
Ketten-Führungsschiene HM 400 (204582)
Spaltkeil 400 (204587)
Antriebsstern für HM Kette (204584)
Universalführung (Schifterschiene) (202069)

14.278,81 EUR
