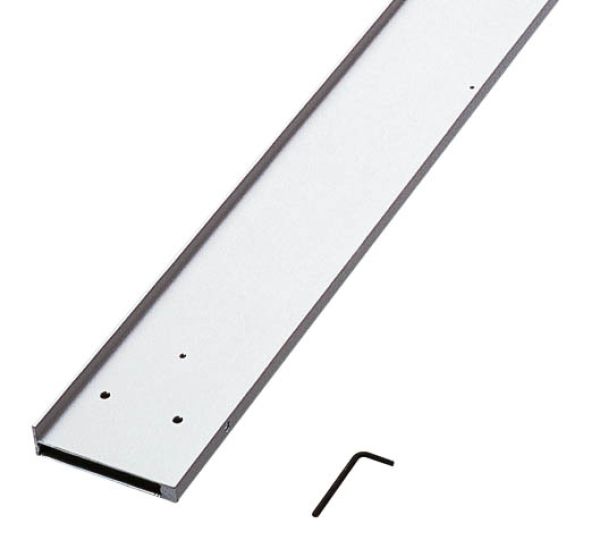

MAFELL Führungsschiene 3m Schiene für Handkreissägen 300 cm Länge 1-teilig

Beschreibung

Beschreibung

Technische Daten:

Länge: 300 cm
Gewicht: 7,4 kg

Passend für:

MAFELL Zimmerei-Handkreissäge MKS 130 Ec
MAFELL Zimmerei-Handkreissäge MKS 145 Ec
MAFELL Zimmerei-Handkreissäge MKS 165 Ec
MAFELL Zimmerei-Handkreissäge MKS 185 Ec
MAFELL Zimmerei-Kettensäge ZSX Ec
MAFELL Zimmerei-Kettensäge ZSX TWIN Ec
MAFELL Handbandsäge Z 5 Ec
MAFELL Nutfräse NFU 50
MAFELL Kervenfräse ZK 115 Ec

Dieses Produkt ist z.B. kompatibel zu:

MAFELL Z 5 Ec Handbandsäge Bandsäge Säge...

Die Handbandsäge Z 5 Ec ist das innovative Nachfolgermodell der legendären Z 3. Sie besticht dank des CUprex-Hochleistungsmotors und der Magnesium-DruckgussBauteile durch geringeres Gewicht, gesteigerter Leistung, ein noch höheres Drehmoment sowie durch exzellentes Handling. Für große Materialstärken verfügt die Z5Ec über satte 305 mm Schnitttiefe.
Die für Mafell Handbandsägen typische Präzision sorgt auch bei der Z 5 Ec für ein ausgezeichnetes Schnittbild und perfekte Rechtwinkeligkeit der Schnitte.

Ausstattung:

HOCHLEISTUNGSMOTOR - Mit komplett neuer Steuertechnik und leistungsoptimierter Digitalelektronik für optimales Drehmoment und extreme Leistung. Dabei kann die Drehzahl stufenlos für individuelle Anforderungen eingestellt werden.
FREIBLASEINRICHTUNG - Die Kühlluft des Hochleistungsmotors wird zum Freiblasen der Anrisslinie genutzt. Das Resultat: Keine Späne in Kopfhöhe und immer klare Sicht auf den Anriss.
SICHERHEITSBREMSE - Die mechanische Sicherheitsbremse wird über die kombinierte Brems- und Ausschalt-Taste betätigt und sorgt ebenso für mehr Sicherheit wie der integrierte Spannungsabfallschalter.
SCHWENKBARE SÄGEBANDFÜHRUNG - Die einzigartige schwenkbare Sägebandführung ermöglicht winkelrechte Schnitte bis zu 90 mm Tiefe, ohne dass das zweite Sägeband das Material berührt, z. B. bei Ausplattungen.
SÄGEBAND - Das rückenverzahnte Sägeband erleichtert das Zurückfahren im Holz - besonders einfach, wenn mit der mechanischen Bremse das Sägeband blockiert wird.
SÄGEBANDWECHSEL - Die federnd gelagerte Führungsrolle mit Federspannung sorgt für einen einfachen, schnellen Bandwechsel.

Einsatzgebiet:

Längs- und Querschnitte
Schweifen und Profilierungen
Kervenschnitte und Ausblattungen
Schifterschnitte und schräge Kerven (Zwei-Mann-Betrieb)
Materialeinsatz z. B.: Vollholz und Leimbinder

Technische Daten:

Motorleistung: 2250 Watt
Spannung: 230 Volt / 50 Hz
Strom bei Normallast: 10,0 A
Leerlaufdrehzahl: 1550 - 650 U/min
Drehzahl des Kettenritzels im Leerlauf: 3600 U/min
Drehzahl des Kettenritzels bei Normallast: 3400 U/min
Schnitttiefe: 305 mm
Rollendurchmesser: 205 mm
Sägeband
- Bandbreite: 6 - 8 mm
- Bandlänge: 1752 mm
- max. Banddicke: 0,65 mm
Schnittgeschwindigkeit bei Leerlauf: 16,6 - 6,9 m/s
Bandschwenkung: 30°
Absaugstutzendurchmesser: 35 mm
Schallleistungspegel Lwa: 99 dB(A)
Schalldruckpegel Lpa: 88 dB(A)
Gewicht: 13,6 kg

Lieferumfang:

MAFELL Handbandsäge Z 5 Ec
MAFELL Sägeband
8 mm breit, 4 Zähne per Zoll, mit Rückenzahnung
MAFELL Sägeband
8 mm breit, 4 Zähne per Zoll
MAFELL Sägeband
6 mm breit, 4 Zähne per Zoll
Handgriff für Zwei-Mann-Einsatz
Parallelanschlag
Anschlussleitung 10 m

Optionales Zubehör:

Führungsschiene 300 cm (037037)
zweiteilig mit Verbindungsstück
Führungsschiene 300 cm (200672)
einteilig
Führungsschienenverlängerung 150 cm (036553)
Adapterpaar für Parallelanschlag (037195)
Transportwagen (202110)
Sägebänder, 10 Stück (092333)
6 mm breit, 6 Zähne per Zoll, für Kurvenschnitte
Sägebänder, 10 Stück (092335)
6 mm breit, 4 Zähne per Zoll, für Kurvenschnitte
Sägebänder, 10 Stück (092336)
8 mm breit, 4 Zähne per Zoll, für vorwiegend gerade Schnitte
Sägebänder, 10 Stück (092337)
8 mm breit, 4 Zähne per Zoll, mit Rückenzahnung, für leichtes Zurückfahren, für vorwiegend gerade Schnitte

6.122,55 EUR

MAFELL ZSX Ec 400 HM Zimmerei Kettensäge...

Eine Kombination die bisher undenkbar war: Bis 400 mm Schnitttiefe und ein exzellenter Schnitt - jetzt erreicht durch Hartmetall-Sägekette und CUprex Hochleistungsmotor. Damit erfüllt die ZSX Ec alle Anforderungen des modernen Sägens von heute.
Zusätzlich wurden nützliche Detaillösungen umgesetzt. So z. B. die von außen bedienbare Kettenspannung, die zweifach gelagerte Schwenkführung, die verstärkte Grundplatte und der Ausreißschutz für ein perfektes Schnittbild. Wie alle unsere Zimmerei-Sägen nutzt auch die ZSX Ec unser Zimmerei-Führungsschienensystem.

Ausstattung:

HOCHLEISTUNGSMOTOR - Mit 3000 W CUprex Motor, optimierter Digital-Elektronik und neu entwickelter Steuertechnik.
DIGITALELEKTRONIK - Mit regelbarer Drehzahl, Sanftanlauf, Drehzahlabsenkung, konstanter Drehzahl unter Last und Überlastschutz
SCHWENKBEREICH - Die ZSX Ec ist beidseitig bis 60° schwenkbar.
WINKELEINSTELLUNG - Gut ablesbare Skala. Standard Neigungswinkel von -45°/0°/45° können mittels Rastfunktion schnell und einfach eingestellt werden.
HANDGRIFFE - Die optimal platzierten Handgriffe bieten mit Softgrip maximalen Bedienkomfort. Ein-/Ausschalter und Einschaltsprerre sind im hinteren Handgriff integriert
SCHNITTTIEFE - Die ZSX Ec / 400 ist bis zu einer maximalen Schnitttiefe von 400 mm einsetzbar

Einsatzgebiet:

Quer- und Längsschnitte
Schrägschnitte bis 60°
Allgemeine Abbundarbeiten
Schifterschnitte bis 60°
Materialeinsatz z. B.: Vollholz, Leimbinder, Dämmstoff

Technische Daten:

Motorleistung: 3000 Watt
Spannung: 230 Volt / 50 Hz
Strom bei Normallast: 15,9 A
Leerlaufdrehzahl: 18000 - 21500 U/min
Drehzahl des Kettenritzels im Leerlauf: 3000 - 3600 U/min
Drehzahl des Kettenritzels bei Normallast: 2800 - 3400 U/min
Schnitttiefe

Bei 0°: 400 mm
Bei 15°: 386 mm
Bei 30°: 346 mm
Bei 45°: 282 mm
Bei 60°: 199 mm

Sägekette

Kettentyp: 400 HM
Anzahl der Treibglieder: 40
Kettenteilung: 18 mm
Schnittbreite: 6,8 mm

Schnittgeschwindigkeit bei Normallast: 13,5 - 16,4 m/s
Schwenkbereich: 60°
Schallleistungspegel Lwa: 111 dB(A)
Schalldruckpegel Lpa: 100 dB(A)
Maße

Höhe: 800 mm
Höhe ohne Werkzeug und Spaltkeil: 312 mm
Breite: 450 mm
Breite ohne Anschlag: 312 mm
Länge: 632 mm
Grundplatte: 300 mm x 506 mm

Gewicht: 14,1 kg

Lieferumfang:

MAFELL Zimmerei-Kettensäge ZSX Ec
2x MAFELL Feinschnittkette HM 400
Parallelanschlag
Kombi-Schraubenschlüssel 6 mm
Anschlussleitung 10 m

Optionales Zubehör:

Führungsschiene F

F80 - 80 cm (204380)
F110 - 110 cm (204381)
F160 - 160 cm (204365)
F210 - 210 cm (204382)
F310 - 310 cm (204383)

Winkelanschlag F-WA (205357)
Führungsschienen-Tasche F160 (204626)
Führungsschienen-Taschen-Set (204805)

2x Führungsschiene F160
Verbindungsstück F-VS
2x Spannzwinge F-SZ 180mm
Führungsschienen-Tasche

Führungsschienen-Taschen-Set (204749)

Führungsschiene F80
Führungsschiene F160
Winkelanschlag F-WA
Verbindungsstück F-VS
2x Spannzwinge F-SZ 180mm
Führungsschienen-Tasche

Verbindungsstück F-VS (204363)
Endkappen F-EK (205400)
Spanreißschutz F-SS 3,4m (204375)
Haftprofil F-HP 6,8m (204376)
Spannzwinge F-SZ 180mm (207770)
Führungsschiene 300 cm (037037)
zweiteilig mit Verbindungsstück
Führungsschiene 300 cm (200672)
einteilig
Führungsschienenverlängerung 150 cm (036553)
Adapterpaar für Parallelanschlag (037195)
Gleiter (206047)
als Höhenausgleich beim Einsatz von Führungsschienen
Feinschnittkette HM 400 (006972)
Ersatzkettenglieder HM links (091008)
Ersatzkettenglieder HM rechts (091009)
Ketten-Führungsschiene 400 HM (204582)
Spaltkeil 400 (204585)
Antriebsstern für HM Kette (204584)
Universalführung (Schifterschiene) (202069)
Transportwagen (202113)

7.138,81 EUR

MAFELL MKS 130 Ec Zimmerei Handkreissäge...

Mit der neuen MKS130Ec hat MAFELL eine neue Generation an Zimmerei-Handkreissägen entwickelt. Ausgestattet mit vielen Details, die Ihnen im harten Praxisalltag das Leben leichter machen, entpuppt sich die MKS130Ec als First-Class-Maschine für anspruchsvollste Anforderungen. Das Ganze in gewohnt hoher MAFELL Qualität made in Germany.
Die Bauweise der MKS130Ec besticht durch extrem robuste und hochwertige Materialien,wie z. B. das leichte Magnesium-Druckgussgehäuse oder die stoßfesten, glasfaserverstärkten Kunststoffteile. Die geschlossene Konstruktion bietet wenig Angriffsfläche für Staub oder Späne.
Die MKS 130 Ec fühlt sich in allen Anwendungen einer klassischen oder modernen Zimmerei zu Hause: Quer- und Längsschnitte in Holz oder Dämmmaterialien lassen sich dank des richtigen Zubehörs mühelos meistern.
Gehen Sie auf „Nummer Sicher“: mit vielen nützlichen Details wie der Motorbremse oder der selbstschließenden Schutzhaube. Zudem besitzt der Ein/Aus-Schalter eine zentral positionierte Einschaltsperre.
Jetzt haben geballte Power und hohe Drehmomente einen Namen: CUprex, der neue Hochleistungsmotor mit leistungsoptimierter Digitalelektronik und neu entwickelter Steuertechnik. Dabei kann die Drehzahl stufenlos auf unterschiedliche Materialien und Anwendungen eingestellt werden. Für optimales Handling und bessere Kontrolle ist die Zimmerei-Handkreissäge mit Sanftanlauf, konstanter Drehzahl unter Last, Drehzahlabsenkung und Überlastschutz ausgestattet.

Ausstattung:

PENDELHAUBENEINZUG - Mit dem Pendelhaubenvoreinzug direkt am vorderen Handgriff kann die Schutzhaube problemlos eingezogen werden. Unentbehrlich z. B. beim Ansetzen im spitzen Winkel bei Gehrungs- und Schifterschnitten.
SCHWENKSYSTEM - Mit neuem Schwenksystem für mehr Schnitttiefe. Bei einer Winkeleinstellung von 45° ist eine einmalige maximale Schnitttiefe von 94 mm und bei 60° von immer noch enormen 65 mm möglich.
FREIBLASEINRICHTUNG - Freier Blick aufs Sägeblatt: Durch den Abluftstrom des Motors wird der Risszeiger zuverlässig von Spänen und Staub befreit.
HÖHENEINSTELLUNG - Die gewünschte Schnitttiefe lässt sich per Drehrad und leicht ablesbarer Skala im Handumdrehen exakt einstellen. Lästiges Nachmessen gehört damit der Vergangenheit an.
HANDGRIFFE - Die ergonomischen, optimal platzierten Handgriffe bieten maximalen Bedienkomfort und erlauben ein effizientes Arbeiten in allen Situationen.
EINSTELLBARER ABSAUGSTUTZEN - Der drehbare Stutzen ermöglicht es, den Staub dorthin zu leiten, wo er am wenigsten stört
SCHIENENFÜHRUNG - Die Aufnahme des F-Führungsschienen-Systems erfolgt über die Nuten in der Maschinengrundplatte.
REGELBARE DREHZAHL - Mit stufenloser Drezahleinstellung für individuelle Anforderungen und Einsatzzwecke
CUprex-MOTOR - Mit komplett neuer Steuertechnik und leistungsoptimierter Digitalelektronik für optimales Drehmoment und extreme Leistung
SPINDELARRETIERUNG - Einfacher und schneller Sägeblattwechsel mit Spindelarretierung

Einsatzgebiet:

Quer- und Längsschnitte
Allgemeine Abbundarbeiten, Kervenschnitte
Schrägschnitte bis 60°
Materialeinsatz z. B.: Vollholz, Leimbinder, Dämmstoff, Sandwichplatten

Technische Daten:

Motorleistung: 2500 Watt
Spannung: 230 Volt / 50 Hz
Strom bei Normallast: 10,8 A
Leerlaufdrehzahl: 1000 - 2000 U/min
Sägeblattdrehzahl bei Normallast: 890 - 1820 U/min
Schnitttiefe

Bei 0°: 130 mm
Bei 30°: 115,6 mm
Bei 45°: 94 mm
Bei 60°: 65 mm

Sägeblattdurchmesser max/min: 330 / 304 mm
Sägeblattstammbreite: 2,2 mm
Werkzeug-Schnittbreite: 3,2 mm
Sägeblattaufnahmebohrung: 30 mm
Schwenkbereich: -0° - 60°
Durchmesser Absaugstutzen: 58 mm
Schallleistungspegel Lwa: 111 dB(A)
Unsicherheit Kwa: 1,5 dB(A)
Schalldruckpegel Lpa: 100 dB(A)
Unsicherheit Kpa: 1,5 dB(A)
Maße

Höhe: 385 mm
Breite: 345 mm
Länge: 610 mm

Gewicht: 12 kg

Lieferumfang:

MAFELL Zimmerei-Handkreissäge MKS 130 Ec
MAFELL HM Sägeblatt
330 x 2,2/3,2 x 30 mm, 24 Zähne, WZ, für universellen Einsatz in Holz
Parallelanschlag
Sechskantschlüssel 6 mm
Anschlussleitung 10 m

Optionales Zubehör:

Führungsschiene F

F80 - 80 cm (204380)
F110 - 110 cm (204381)
F160 - 160 cm (204365)
F210 - 210 cm (204382)
F310 - 310 cm (204383)

Winkelanschlag F-WA (205357)
Führungsschienen-Tasche F160 (204626)
Führungsschienen-Taschen-Set (204805)

2x Führungsschiene F160
Verbindungsstück F-VS
2x Spannzwinge F-SZ 180mm
Führungsschienen-Tasche

Führungsschienen-Taschen-Set (204749)

Führungsschiene F80
Führungsschiene F160
Winkelanschlag F-WA
Verbindungsstück F-VS
2x Spannzwinge F-SZ 180mm
Führungsschienen-Tasche

Verbindungsstück F-VS (204363)
Endkappen F-EK (205400)
Spanreißschutz F-SS 3,4m (204375)
Haftprofil F-HP 6,8m (204376)
Spannzwinge F-SZ 180mm (207770)
Führungsschiene 300 cm (037037)
zweiteilig mit Verbindungsstück
Führungsschiene 300 cm (200672)
einteilig
Führungsschienenverlängerung 150 cm (036553)
Adapterpaar für Parallelanschlag (037195)
Sägeblatt-HM (092571)
330 x 2,2/3,2 x 30 mm, 24 Zähne, WZ, für universellen Einsatz in Holz
Sägeblatt-HM (092572)
330 x 2,2/3,6 x 30 mm, 40 Zähne, WZ, für Feinschnitte in Holz
Sägeblatt-HM (092579)
330 x 2,2/2,6 x 30 mm, 54 Zähne, WZ/FA, für Sandwichplatten mit Metalleinlage oder Metalldeckschichten

2.854,81 EUR

MAFELL ZSX Ec 400 Q Zimmerei Kettensäge Zimmereisäge...

Eine Kombination die bisher undenkbar war: Bis 400 mm Schnitttiefe und ein exzellenter Schnitt - jetzt erreicht durch Hartmetall-Sägekette und CUprex Hochleistungsmotor. Damit erfüllt die ZSX Ec alle Anforderungen des modernen Sägens von heute.
Zusätzlich wurden nützliche Detaillösungen umgesetzt. So z. B. die von außen bedienbare Kettenspannung, die zweifach gelagerte Schwenkführung, die verstärkte Grundplatte und der Ausreißschutz für ein perfektes Schnittbild. Wie alle unsere Zimmerei-Sägen nutzt auch die ZSX Ec unser Zimmerei-Führungsschienensystem.

Ausstattung:

HOCHLEISTUNGSMOTOR - Mit 3000 W CUprex Motor, optimierter Digital-Elektronik und neu entwickelter Steuertechnik.
DIGITALELEKTRONIK - Mit regelbarer Drehzahl, Sanftanlauf, Drehzahlabsenkung, konstanter Drehzahl unter Last und Überlastschutz
SCHWENKBEREICH - Die ZSX Ec ist beidseitig bis 60° schwenkbar.
WINKELEINSTELLUNG - Gut ablesbare Skala. Standard Neigungswinkel von -45°/0°/45° können mittels Rastfunktion schnell und einfach eingestellt werden.
HANDGRIFFE - Die optimal platzierten Handgriffe bieten mit Softgrip maximalen Bedienkomfort. Ein-/Ausschalter und Einschaltsprerre sind im hinteren Handgriff integriert
SCHNITTTIEFE - Die ZSX Ec / 400 ist bis zu einer maximalen Schnitttiefe von 400 mm einsetzbar

Einsatzgebiet:

Quer- und Längsschnitte
Schrägschnitte bis 60°
Allgemeine Abbundarbeiten
Schifterschnitte bis 60°
Materialeinsatz z. B.: Vollholz, Leimbinder, Dämmstoff

Technische Daten:

Motorleistung: 3000 Watt
Spannung: 230 Volt / 50 Hz
Strom bei Normallast: 15,9 A
Leerlaufdrehzahl: 18000 - 21500 U/min
Drehzahl des Kettenritzels im Leerlauf: 3000 - 3600 U/min
Drehzahl des Kettenritzels bei Normallast: 2800 - 3400 U/min
Schnitttiefe

Bei 0°: 400 mm
Bei 15°: 386 mm
Bei 30°: 346 mm
Bei 45°: 282 mm
Bei 60°: 199 mm

Sägekette

Kettentyp: 400 Q
Anzahl der Treibglieder: 78
Kettenteilung: 3/8"
Schnittbreite: 6,8 mm

Schnittgeschwindigkeit bei Normallast: 14,0 - 17,0 m/s
Schwenkbereich: 60°
Schallleistungspegel Lwa: 111 dB(A)
Schalldruckpegel Lpa: 100 dB(A)
Maße

Höhe: 800 mm
Höhe ohne Werkzeug und Spaltkeil: 312 mm
Breite: 450 mm
Breite ohne Anschlag: 312 mm
Länge: 632 mm
Grundplatte: 300 mm x 506 mm

Gewicht: 11 kg

Lieferumfang:

MAFELL Zimmerei-Kettensäge ZSX Ec
2x MAFELL Sägekette 3/8" 400 P
Parallelanschlag
Kombi-Schraubenschlüssel 6 mm
Anschlussleitung 10 m

Optionales Zubehör:

Führungsschiene F

F80 - 80 cm (204380)
F110 - 110 cm (204381)
F160 - 160 cm (204365)
F210 - 210 cm (204382)
F310 - 310 cm (204383)

Winkelanschlag F-WA (205357)
Führungsschienen-Tasche F160 (204626)
Führungsschienen-Taschen-Set (204805)

2x Führungsschiene F160
Verbindungsstück F-VS
2x Spannzwinge F-SZ 180mm
Führungsschienen-Tasche

Führungsschienen-Taschen-Set (204749)

Führungsschiene F80
Führungsschiene F160
Winkelanschlag F-WA
Verbindungsstück F-VS
2x Spannzwinge F-SZ 180mm
Führungsschienen-Tasche

Verbindungsstück F-VS (204363)
Endkappen F-EK (205400)
Spanreißschutz F-SS 3,4m (204375)
Haftprofil F-HP 6,8m (204376)
Spannzwinge F-SZ 180mm (207770)
Führungsschiene 300 cm (037037)
zweiteilig mit Verbindungsstück
Führungsschiene 300 cm (200672)
einteilig
Führungsschienenverlängerung 150 cm (036553)
Adapterpaar für Parallelanschlag (037195)
Gleiter (206047)
als Höhenausgleich beim Einsatz von Führungsschienen
Sägekette 3/8" 400P (006974)
für Längs- und Querschnitte
Ketten-Führungsschiene 400 3/8" (204583)
Spaltkeil 400 (204587)
Antriebsstern für 3/8" Kette (204585)
Universalführung (Schifterschiene) (202069)
Transportwagen (202113)

5.948,81 EUR

MAFELL Nutfräse NFU 50 Fräse Fräsmaschine...

Die Nutfräse NFU 50 ist flexibel einsetzbar und ein Allrounder für unterschiedlichste Fräsungen im Holzbau. Umfangreiches Sonderzubehör erweitert dabei die Möglichkeiten im täglichen Job.
Die Bauweise der NFU 50 besticht durch extrem robuste, hochwertige und präzise gefertigte Bauteile, wie z. B. das leichte MagnesiumDruckgussgehäuse oder die stoßfesten, glasfaserverstärkten Kunststoffteile. Zudem helfen Dir raffinierte Detaillösungen im harten Arbeitseinsatz.

Ausstattung:

FRÄSTIEFE 50 MM - Die geballte Power und hohe Durchzugskraft der NFU 50 lassen Fräsungen mit einer Breite von 60 mm und einer Tiefe von 50 mm zu.

ALS KERVENFRÄSE EINSETZBAR - Die NFU 50 lässt sich auch als Kervenfräse verwenden.

FÜHRUNGSEINRICHTUNG L FÜR QUERFRÄSUNGEN - Speziell im Holzrahmenbau werden viele Nuten benötigt. Die NFU 50 mit der Führungseinrinchtung L sind hierfür die idealen Partner.

LÄNGSNUT - Mit dem im Sonderzubehör erhältlichen Verstellnuter können Nuten zum Beispiel für Versorgungsleitungen effektiv und schnell eingefräst werden.

DER CUprex HOCHLEISTUNGSMOTOR - steht für geballte Power und hohe Durchzugskraft und verfügt über eine leistungsoptimierte Digital-Elektronik.

SCHIENENENTRIEGELUNG - Mit einem einzigen Knopfdruck lässt sich die NFU von der Kappschiene lösen und freihand oder auf der Führungsschiene verwenden.

TIEFENEINSTELLUNG - Mit der 2-in-1-Funktion lässt sich die Schnitttiefe schnell und einfach einstellen. Arretierung lösen, Frästiefe nach Skala einstellen, loslassen, fertig.

ABSAUGUNG - Der drehbare 58 mm Absaugstutzen für große Spänemengen ist über eine Rastfunktion positionierbar.

FRÄSTIEFENFIXIERUNG - Die Frästiefe kann mittels Klemmhebel zusätzlich abgestüzt werden.

SICHERHEITSKONZEPT - Die hydraulische Bremse stoppt das Werkzeug innerhalb von 3 sek. Die blinkende LED-Leuchte signalisiert dem Anwender das noch drehende Fräswerkzeug.

BIS 45° SCHWENKBAR - Dabei sorgt die Anordnung der Skala für eine optimale Ablesbarkeit von 0 bis 45°.

WIEDERHOLANSCHLAG - Für oft benötigte Anschlagwinkel werden die beiden Wiederholanschläge an der Unterseite der Führungseinrichtung L festgeklemmt.

VERSTELLNUTER - Die Breite der Nut kann individuell von 22 bis 40 mm eingestellt werden.

POSITIONSANZEIGER NFU-PA - Mit dem nach Skala einstellbaren Positionsanzeiger lässt sich die rechte Kante des Fräsers anzeigen.

SEITENANSCHLAG SA 625 - Ohne zeitraubendes Anreissen lassen sich Nuten im Rastermaß von 62,5 cm beliebig wiederholen.

Einsatzgebiet:

Längs- und Quernuten

Stellbretter (Führungseinrichtung)

Füllungen im Fachwerk oder eingeschobenen Decken

Schrägnuten bis 45°

Zapfen

Materialeinsatz z. B.: Vollholz, Plattenwerkstoffe

Technische Daten:

Motorleistung: 2300 Watt

Spannung: 230 Volt / 50 Hz

Strom bei Normallast: 10,8 A

Frästiefe ohne Schiene: 0 - 50 mm

Frästiefe mit Schiene: 0 - 44 mm

Fräslänge mit Führungseinrichtung: 370 mm

Leerlaufdrehzahl: 5900 U/min

Drehzahl bei Normallast: 4500 U/min

Schwenkbereich: 0° - 45°

Werkzeug

Durchmesser: 163 mm

Grundkörperdicke: 58,1 mm

Fräsbreite: 60,5 mm

Aufnahmebohrung: 30 mm

Durchmesser Absaugstutzen: 58 mm

Schallleistungspegel Lwa: 98,8 dB(A)

Schalldruckpegel Lpa: 87,8 dB(A)

Unsicherheit: 1,5 dB(A)

Schwingungsemissionswert: < 2,5 m/s²

Maße

Höhe: 280 mm

Breite: 370 mm

Länge: 420 mm

Länge mit Schiene: 810 mm

Gewicht (mit / ohne Führungsschiene): 9,4 kg / 7,4 kg

Lieferumfang:

MAFELL Nutfräse NFU 50

Fräskopf Ø 163 mm x 60 mm

Positionsanzeiger NFU-PA

Seitenanschlag SA 625

Parallelanschlag

Führungseinrichtung L
max. Schnittlänge 370 mm

2x Wiederholanschlag

Schraubendreher SW 6

Schraubendreher T15

Anschlussleitung 10 m

Optionales Zubehör:

Führungsschiene F

F80 - 80 cm (204380)

F110 - 110 cm (204381)

F160 - 160 cm (204365)

F210 - 210 cm (204382)

F310 - 310 cm (204383)

Winkelanschlag F-WA (205357)

Führungsschienen-Tasche F160 (204626)

Führungsschienen-Taschen-Set (204805)

2x Führungsschiene F160

Verbindungsstück F-VS

2x Spannzwinge F-SZ 180mm

Führungsschienen-Tasche

Führungsschienen-Taschen-Set (204749)

Führungsschiene F80

Führungsschiene F160

Winkelanschlag F-WA

Verbindungsstück F-VS

2x Spannzwinge F-SZ 180mm

Führungsschienen-Tasche

Verbindungsstück F-VS (204363)

Endkappen F-EK (205400)

Spanreißschutz F-SS 3,4m (204375)

Haftprofil F-HP 6,8m (204376)

Spannzwinge F-SZ 180mm (207770)

Führungsschiene 300 cm (037037)
zweiteilig mit Verbindungsstück

Führungsschiene 300 cm (200672)
einteilig

Führungsschienenverlängerung 150 cm (036553)

Adapterpaar für Parallelanschlag (037195)

Parallelanschlag K85-PA (205323)

Untergreifanschlag K85-UA (205166)

Universalführung (Schifterschiene) (202069)

Maschinenhalterung S200-MH (207164)

Absaugschlauch 5m (093730)
Ø 49 mm mit Aufnahme 58 mm - Ø 66 Bajonett, statisch

Seitenanschlag SA 625 (207183)

Fräskopf Ø 163 mm x 60 mm (091901)

Fräskopf Ø 163 mm x 46 mm (091902)

Verstellnuter Ø 163 mm x 20 - 40 mm (091899)

Wendemesser (201927)
14 x 14 x 2 mm (12 Stück erforderlich)

2.604,91 EUR
