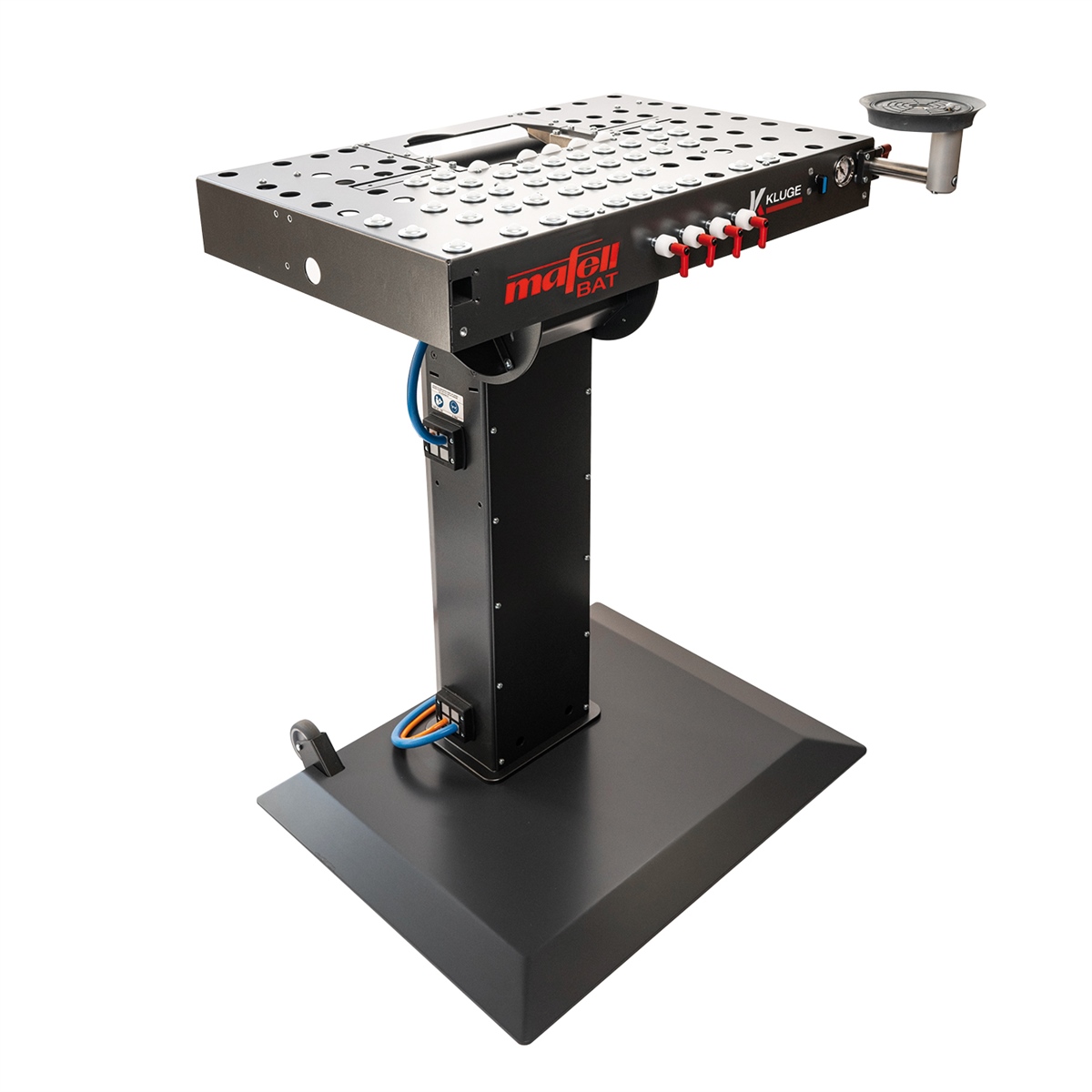

MAFELL Bearbeitungstisch BAT+ Vakuum Tisch Arbeitstisch für Nullfugenbekanter

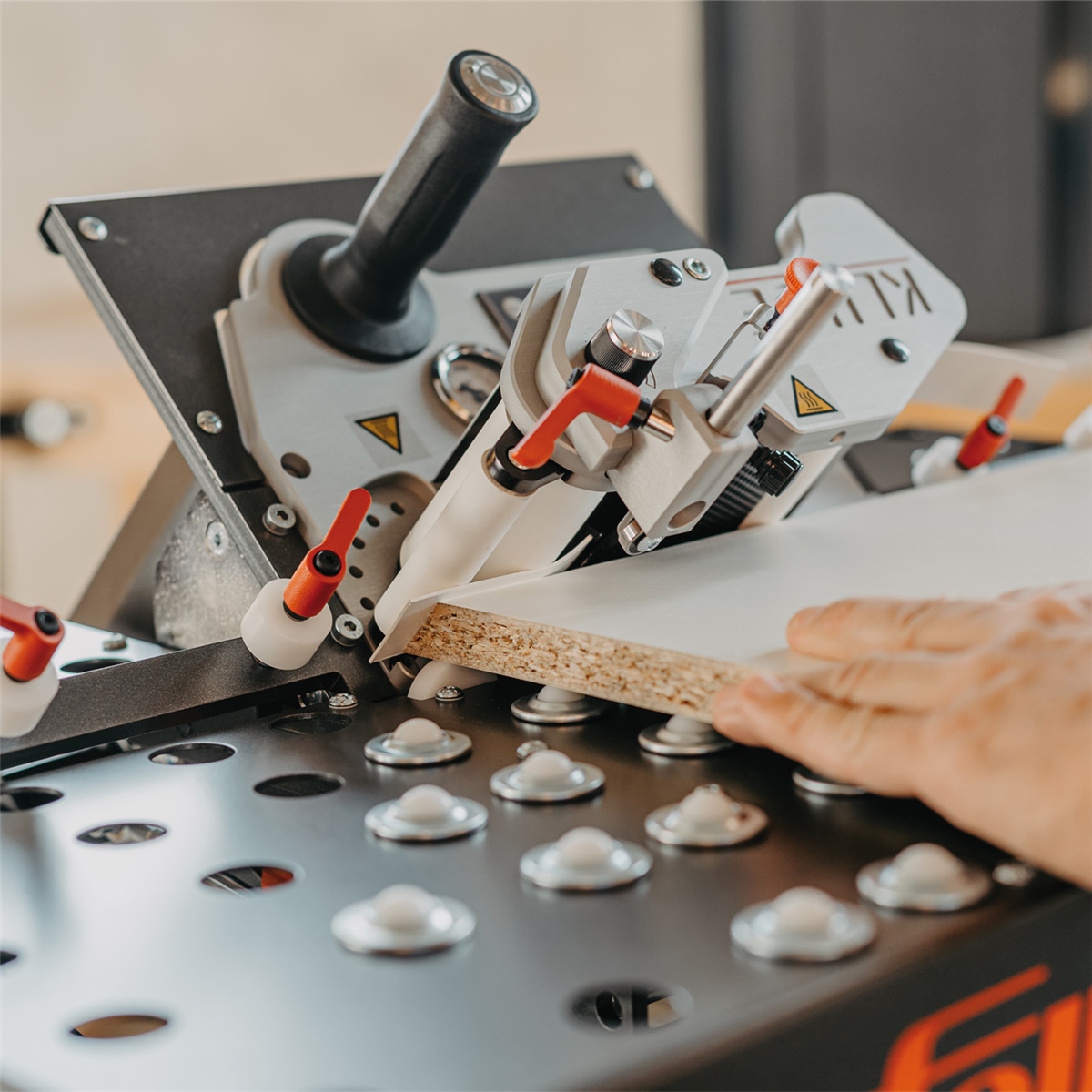

In Verbindung mit dem Bearbeitungstisch BAT wird aus dem mobilen Nullfugenbekanter ein halbstationäres System. Durch die perfekte Werkstückauflage mit versetzbaren Kugelrollen sind fast alle Bekantungssituationen möglich.

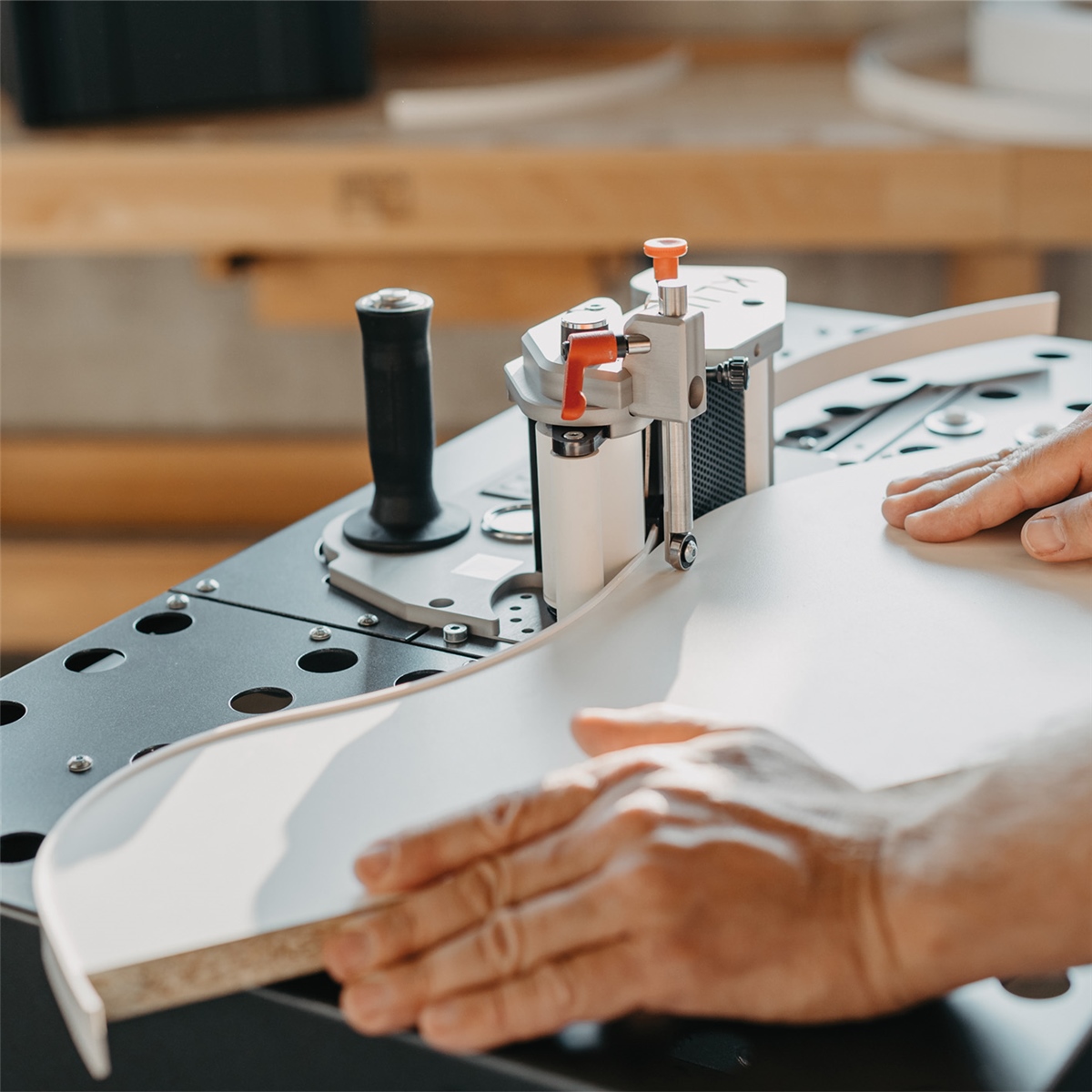

Es können perfekt gerade, schräge, gekrümmte und runde Plattenwerkstoffe sowie Formteile verarbeitet werden. Schräge Schnittflächen von bis zu 55° sind sehr einfach möglich.
Die dazugehörigen 360° Kugelrollen sorgen für die variable Positionierung bei Formteilen und geschlossenen Konturen. Der Winkeltisch ermöglicht eine pneumatische Winkelverstellung zum Aufbringen von Kanten auf schrägen Schnittflächen bis 55° Neigung bei kleineren Werkstücken. Die pneumatische Entriegelung sowie Dämpfung der Winkeleinstellung erleichtern das Handling.

Ausstattung:

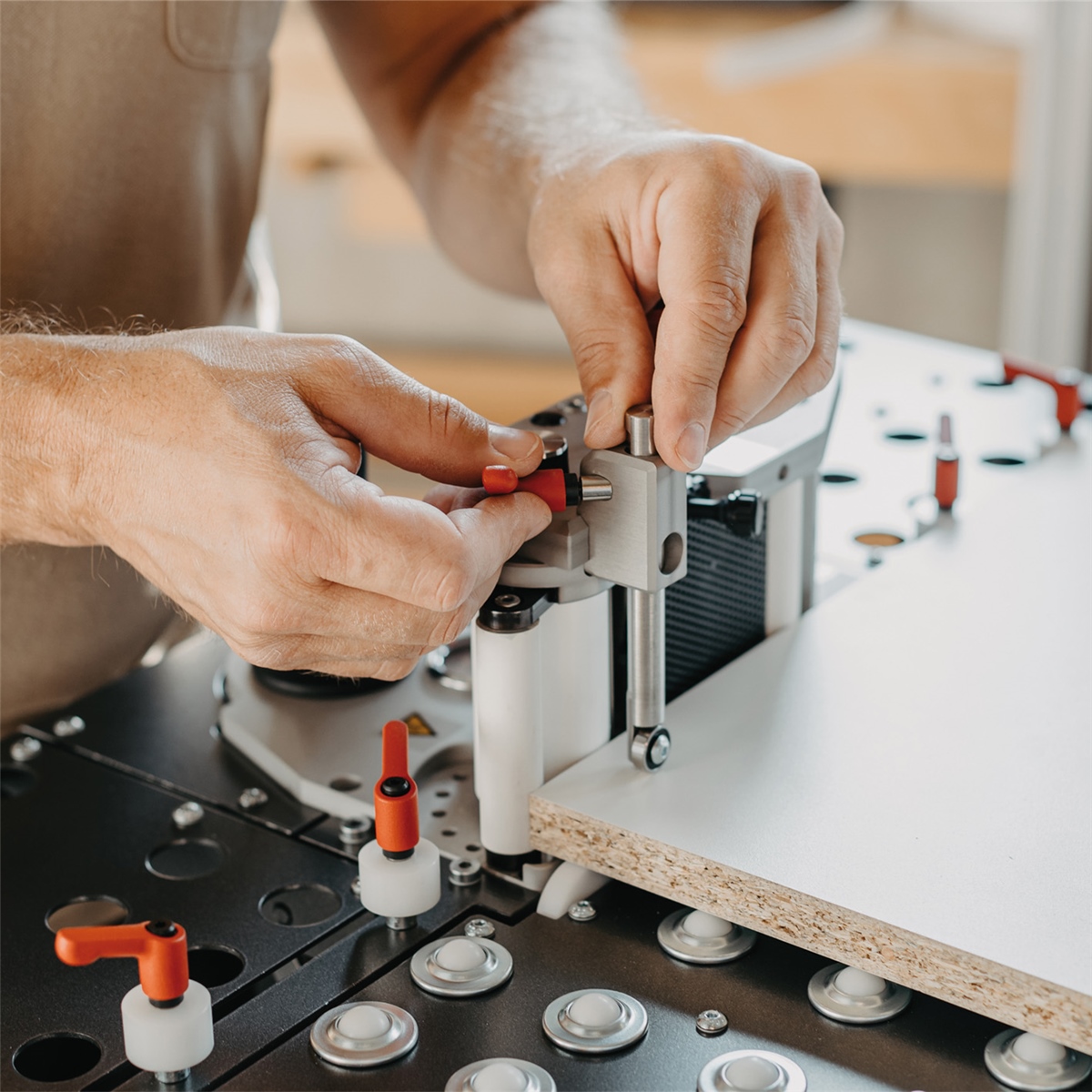

• KUGELLAGER-ROLLEN - Jedes einzelne 360° Lager kann individuell eingesetzt bzw. versetzt werden. Ideal für variable Positionierung.
• WINKELTISCHFUNKTION - Der BAT vereinfacht deutlich das Anfahren von Schrägkanten. Alle Winkeleinstellungen von 0 - 55° sind frei einstellbar. Gängige Winkeleinstellungen können arretiert werden. Die pneumatische Entriegelung sowie Dämpfung der Winkeleinstellung erleichtern das Handling.
• RÄDER - Für leichten Transport und Mobilität in der Werkstatt.

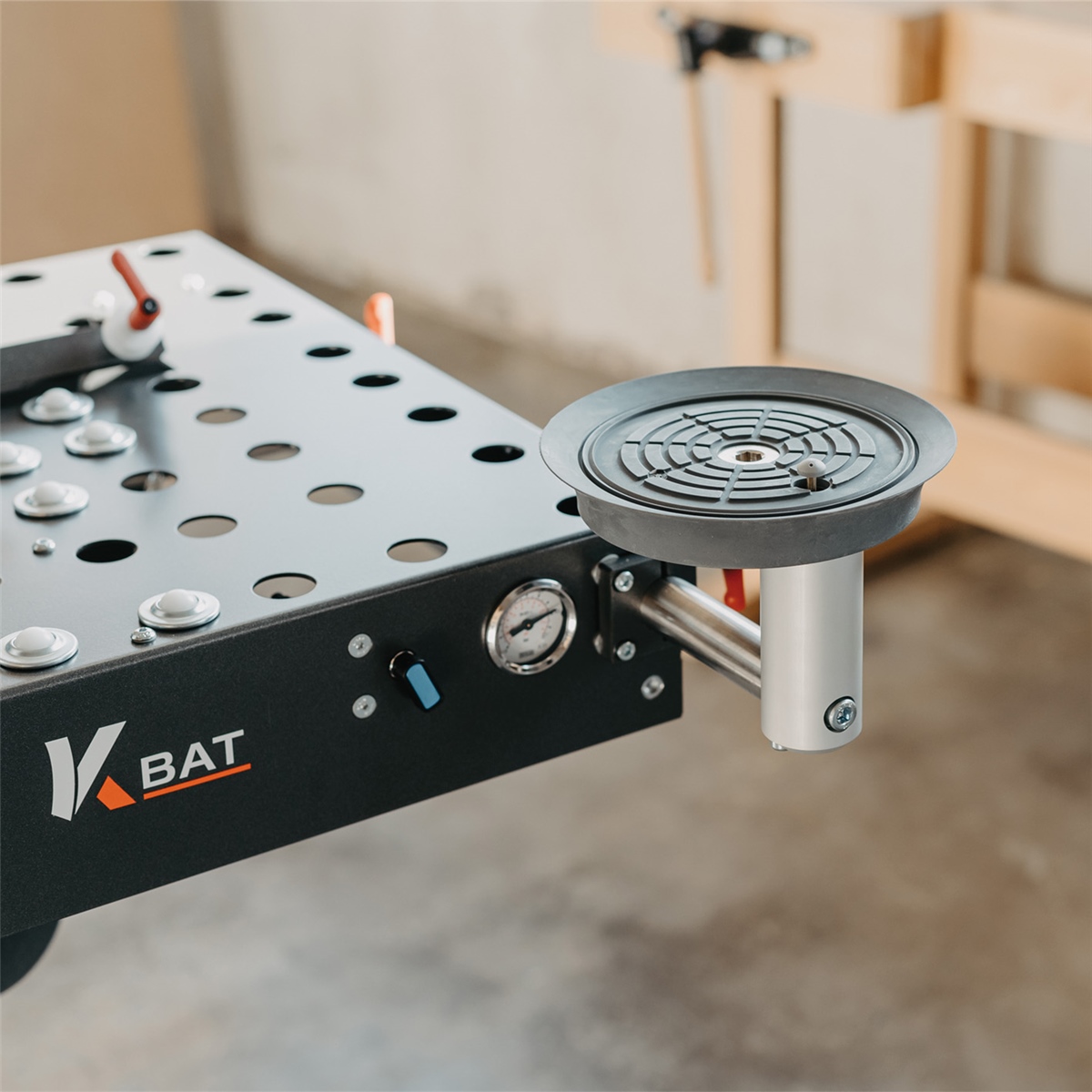

• SCHWENKBARE VAKUUMPLATTE - Zur sicheren Nachbearbeitung der Kante kann das Werkstück mit der Vakuumplatte fixiert werden. Ein Tastventil schaltet diese bei nichtgebrauch ab.

Einsatzgebiet:

• Halbstationäres System im Einsatz mit Nullfugenbekanter HIT-M

Technische Daten:

• Schwenkbereich: 0° - 55°
• Luftdruckanschluss (min/max): 6 / 10 bar
• Spannung: 230 Volt / 50 Hz
• Maße
  • Höhe: 1000 mm
  • Breite: 663 mm
  • Länge: 790 mm
  • Tischplatte (L x B): 780 x 490 mm
• Gewicht: 12 kg

Lieferumfang:

• MAFELL Bearbeitungstisch BAT
• 42 Kugelrollen
• Winkeltisch, pneumatisch einstellbar
• Anschlussleitung 4 m (Spannung und Druckluft)
• Vakuumplatte rund Ø 160 mm

Optionales Zubehör:

• Fußschalter (208469)

• Niederhalter mit Rolle (208470)
• Vakuumplatte rund Ø 160 mm (208471)
• Vakuumplatte 200 x 55 mm (208472)
• Vakuumplatte 255 x 55 mm (208473)
• Vakuumplatte 370 x 80 mm (208474)
• Tischverbreiterung 600 x 490 mm (208475)
• Kunststoffkugelrollen (208477)
  Inhalt: 10 Stück
• Streifenmagazin-Halter (208479)
