Startseite » Ersatzteile » Mafell » Sägezubehör » MAFELL Antriebsstern HM für 006968, 006972 für ZSX Ec / HM Kette

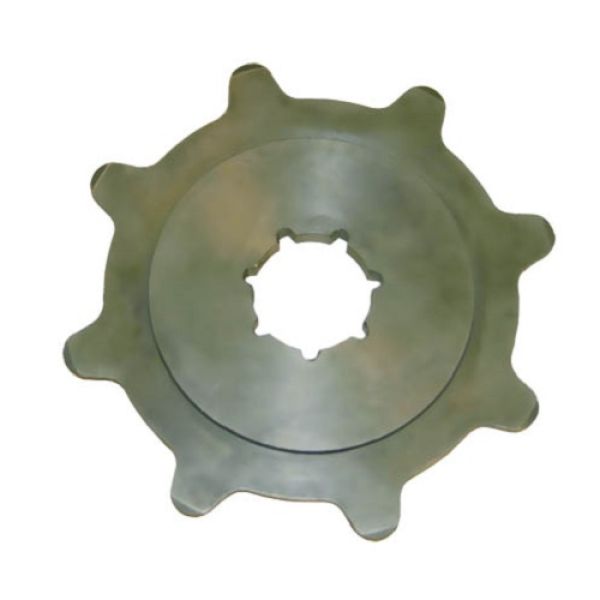

MAFELL Antriebsstern HM für 006968, 006972 für ZSX Ec / HM Kette

Beschreibung

Beschreibung

Technische Daten:

Gewicht: 154 g

Passend für:

MAFELL Zimmerei-Kettensäge ZSX Ec
MAFELL Zimmerei-Kettensäge ZSX TWIN Ec

Dieses Produkt ist z.B. kompatibel zu:

MAFELL ZSX Ec 400 Q Zimmerei Kettensäge Zimmereisäge...

Eine Kombination die bisher undenkbar war: Bis 400 mm Schnitttiefe und ein exzellenter Schnitt - jetzt erreicht durch Hartmetall-Sägekette und CUprex Hochleistungsmotor. Damit erfüllt die ZSX Ec alle Anforderungen des modernen Sägens von heute.
Zusätzlich wurden nützliche Detaillösungen umgesetzt. So z. B. die von außen bedienbare Kettenspannung, die zweifach gelagerte Schwenkführung, die verstärkte Grundplatte und der Ausreißschutz für ein perfektes Schnittbild. Wie alle unsere Zimmerei-Sägen nutzt auch die ZSX Ec unser Zimmerei-Führungsschienensystem.

Ausstattung:

HOCHLEISTUNGSMOTOR - Mit 3000 W CUprex Motor, optimierter Digital-Elektronik und neu entwickelter Steuertechnik.
DIGITALELEKTRONIK - Mit regelbarer Drehzahl, Sanftanlauf, Drehzahlabsenkung, konstanter Drehzahl unter Last und Überlastschutz
SCHWENKBEREICH - Die ZSX Ec ist beidseitig bis 60° schwenkbar.
WINKELEINSTELLUNG - Gut ablesbare Skala. Standard Neigungswinkel von -45°/0°/45° können mittels Rastfunktion schnell und einfach eingestellt werden.
HANDGRIFFE - Die optimal platzierten Handgriffe bieten mit Softgrip maximalen Bedienkomfort. Ein-/Ausschalter und Einschaltsprerre sind im hinteren Handgriff integriert
SCHNITTTIEFE - Die ZSX Ec / 400 ist bis zu einer maximalen Schnitttiefe von 400 mm einsetzbar

Einsatzgebiet:

Quer- und Längsschnitte
Schrägschnitte bis 60°
Allgemeine Abbundarbeiten
Schifterschnitte bis 60°
Materialeinsatz z. B.: Vollholz, Leimbinder, Dämmstoff

Technische Daten:

Motorleistung: 3000 Watt
Spannung: 230 Volt / 50 Hz
Strom bei Normallast: 15,9 A
Leerlaufdrehzahl: 18000 - 21500 U/min
Drehzahl des Kettenritzels im Leerlauf: 3000 - 3600 U/min
Drehzahl des Kettenritzels bei Normallast: 2800 - 3400 U/min
Schnitttiefe
- Bei 0°: 400 mm
- Bei 15°: 386 mm
- Bei 30°: 346 mm
- Bei 45°: 282 mm
- Bei 60°: 199 mm
Sägekette
- Kettentyp: 400 Q
- Anzahl der Treibglieder: 78
- Kettenteilung: 3/8"
- Schnittbreite: 6,8 mm
Schnittgeschwindigkeit bei Normallast: 14,0 - 17,0 m/s
Schwenkbereich: 60°
Schallleistungspegel Lwa: 111 dB(A)
Schalldruckpegel Lpa: 100 dB(A)
Maße
- Höhe: 800 mm
- Höhe ohne Werkzeug und Spaltkeil: 312 mm
- Breite: 450 mm
- Breite ohne Anschlag: 312 mm
- Länge: 632 mm
- Grundplatte: 300 mm x 506 mm
Gewicht: 11 kg

Lieferumfang:

MAFELL Zimmerei-Kettensäge ZSX Ec
2x MAFELL Sägekette 3/8" 400 P
Parallelanschlag
Kombi-Schraubenschlüssel 6 mm
Anschlussleitung 10 m

Optionales Zubehör:

Führungsschiene F
- F80 - 80 cm (204380)
- F110 - 110 cm (204381)
- F160 - 160 cm (204365)
- F210 - 210 cm (204382)
- F310 - 310 cm (204383)
Winkelanschlag F-WA (205357)
Führungsschienen-Tasche F160 (204626)
Führungsschienen-Taschen-Set (204805)
- 2x Führungsschiene F160
- Verbindungsstück F-VS
- 2x Spannzwinge F-SZ 180mm
- Führungsschienen-Tasche
Führungsschienen-Taschen-Set (204749)
- Führungsschiene F80
- Führungsschiene F160
- Winkelanschlag F-WA
- Verbindungsstück F-VS
- 2x Spannzwinge F-SZ 180mm
- Führungsschienen-Tasche
Verbindungsstück F-VS (204363)
Endkappen F-EK (205400)
Spanreißschutz F-SS 3,4m (204375)
Haftprofil F-HP 6,8m (204376)
Spannzwinge F-SZ 180mm (207770)
Führungsschiene 300 cm (037037)
zweiteilig mit Verbindungsstück
Führungsschiene 300 cm (200672)
einteilig
Führungsschienenverlängerung 150 cm (036553)
Adapterpaar für Parallelanschlag (037195)
Gleiter (206047)
als Höhenausgleich beim Einsatz von Führungsschienen
Sägekette 3/8" 400P (006974)
für Längs- und Querschnitte
Ketten-Führungsschiene 400 3/8" (204583)
Spaltkeil 400 (204587)
Antriebsstern für 3/8" Kette (204585)
Universalführung (Schifterschiene) (202069)
Transportwagen (202113)

5.948,81 EUR

MAFELL ZSX Ec 260 HM Zimmerei Kettensäge...

Eine Kombination die bisher undenkbar war: Bis 260 mm Schnitttiefe und ein exzellenter Schnitt - jetzt erreicht durch Hartmetall-Sägekette und CUprex Hochleistungsmotor. Damit erfüllt die ZSX Ec alle Anforderungen des modernen Sägens von heute.
Zusätzlich wurden nützliche Detaillösungen umgesetzt. So z. B. die von außen bedienbare Kettenspannung, die zweifach gelagerte Schwenkführung, die verstärkte Grundplatte und der Ausreißschutz für ein perfektes Schnittbild. Wie alle unsere Zimmerei-Sägen nutzt auch die ZSX Ec unser Zimmerei-Führungsschienensystem.

Ausstattung:

HOCHLEISTUNGSMOTOR - Mit 3000 W CUprex Motor, optimierter Digital-Elektronik und neu entwickelter Steuertechnik.
DIGITALELEKTRONIK - Mit regelbarer Drehzahl, Sanftanlauf, Drehzahlabsenkung, konstanter Drehzahl unter Last und Überlastschutz
SCHWENKBEREICH - Die ZSX Ec ist beidseitig bis 60° schwenkbar.
WINKELEINSTELLUNG - Gut ablesbare Skala. Standard Neigungswinkel von -45°/0°/45° können mittels Rastfunktion schnell und einfach eingestellt werden.
HANDGRIFFE - Die optimal platzierten Handgriffe bieten mit Softgrip maximalen Bedienkomfort. Ein-/Ausschalter und Einschaltsprerre sind im hinteren Handgriff integriert
SCHNITTTIEFE - Die ZSX Ec / 260 ist bis zu einer maximalen Schnitttiefe von 260 mm einsetzbar

Einsatzgebiet:

Quer- und Längsschnitte
Schrägschnitte bis 60°
Allgemeine Abbundarbeiten
Schifterschnitte bis 60°
Materialeinsatz z. B.: Vollholz, Leimbinder, Dämmstoff

Technische Daten:

Motorleistung: 3000 Watt
Spannung: 230 Volt / 50 Hz
Strom bei Normallast: 15,9 A
Leerlaufdrehzahl: 18000 - 21500 U/min
Drehzahl des Kettenritzels im Leerlauf: 3000 - 3600 U/min
Drehzahl des Kettenritzels bei Normallast: 2800 - 3400 U/min
Schnitttiefe
- Bei 0°: 260 mm
- Bei 15°: 251 mm
- Bei 30°: 225 mm
- Bei 45°: 184 mm
- Bei 60°: 130 mm
Sägekette
- Kettentyp: 260 HM
- Anzahl der Treibglieder: 32
- Kettenteilung: 18 mm
- Schnittbreite: 6,8 mm
Schnittgeschwindigkeit bei Normallast: 13,5 - 16,4 m/s
Schwenkbereich: 60°
Schallleistungspegel Lwa: 111 dB(A)
Schalldruckpegel Lpa: 100 dB(A)
Maße
- Höhe: 662 mm
- Höhe ohne Werkzeug und Spaltkeil: 312 mm
- Breite: 450 mm
- Breite ohne Anschlag: 312 mm
- Länge: 632 mm
- Grundplatte: 300 mm x 506 mm
Gewicht: 13,3 kg

Lieferumfang:

MAFELL Zimmerei-Kettensäge ZSX Ec
2x MAFELL Feinschnittkette HM 260
Parallelanschlag
Kombi-Schraubenschlüssel 6 mm
Anschlussleitung 10 m

Optionales Zubehör:

Führungsschiene F
- F80 - 80 cm (204380)
- F110 - 110 cm (204381)
- F160 - 160 cm (204365)
- F210 - 210 cm (204382)
- F310 - 310 cm (204383)
Winkelanschlag F-WA (205357)
Führungsschienen-Tasche F160 (204626)
Führungsschienen-Taschen-Set (204805)
- 2x Führungsschiene F160
- Verbindungsstück F-VS
- 2x Spannzwinge F-SZ 180mm
- Führungsschienen-Tasche
Führungsschienen-Taschen-Set (204749)
- Führungsschiene F80
- Führungsschiene F160
- Winkelanschlag F-WA
- Verbindungsstück F-VS
- 2x Spannzwinge F-SZ 180mm
- Führungsschienen-Tasche
Verbindungsstück F-VS (204363)
Endkappen F-EK (205400)
Spanreißschutz F-SS 3,4m (204375)
Haftprofil F-HP 6,8m (204376)
Spannzwinge F-SZ 180mm (207770)
Führungsschiene 300 cm (037037)
zweiteilig mit Verbindungsstück
Führungsschiene 300 cm (200672)
einteilig
Führungsschienenverlängerung 150 cm (036553)
Adapterpaar für Parallelanschlag (037195)
Gleiter (206047)
als Höhenausgleich beim Einsatz von Führungsschienen
Feinschnittkette HM 260 (006968)
Ersatzkettenglieder HM links (091008)
Ersatzkettenglieder HM rechts (091009)
Ketten-Führungsschiene 260 HM (204581)
Spaltkeil 260 (204586)
Antriebsstern für HM Kette (204584)
Universalführung (Schifterschiene) (202069)
Transportwagen (202113)

6.662,81 EUR

MAFELL ZSX Ec 400 HM Zimmerei Kettensäge...

Ausstattung:

HOCHLEISTUNGSMOTOR - Mit 3000 W CUprex Motor, optimierter Digital-Elektronik und neu entwickelter Steuertechnik.
DIGITALELEKTRONIK - Mit regelbarer Drehzahl, Sanftanlauf, Drehzahlabsenkung, konstanter Drehzahl unter Last und Überlastschutz
SCHWENKBEREICH - Die ZSX Ec ist beidseitig bis 60° schwenkbar.
WINKELEINSTELLUNG - Gut ablesbare Skala. Standard Neigungswinkel von -45°/0°/45° können mittels Rastfunktion schnell und einfach eingestellt werden.
HANDGRIFFE - Die optimal platzierten Handgriffe bieten mit Softgrip maximalen Bedienkomfort. Ein-/Ausschalter und Einschaltsprerre sind im hinteren Handgriff integriert
SCHNITTTIEFE - Die ZSX Ec / 400 ist bis zu einer maximalen Schnitttiefe von 400 mm einsetzbar

Einsatzgebiet:

Quer- und Längsschnitte
Schrägschnitte bis 60°
Allgemeine Abbundarbeiten
Schifterschnitte bis 60°
Materialeinsatz z. B.: Vollholz, Leimbinder, Dämmstoff

Technische Daten:

Motorleistung: 3000 Watt
Spannung: 230 Volt / 50 Hz
Strom bei Normallast: 15,9 A
Leerlaufdrehzahl: 18000 - 21500 U/min
Drehzahl des Kettenritzels im Leerlauf: 3000 - 3600 U/min
Drehzahl des Kettenritzels bei Normallast: 2800 - 3400 U/min
Schnitttiefe
- Bei 0°: 400 mm
- Bei 15°: 386 mm
- Bei 30°: 346 mm
- Bei 45°: 282 mm
- Bei 60°: 199 mm
Sägekette
- Kettentyp: 400 HM
- Anzahl der Treibglieder: 40
- Kettenteilung: 18 mm
- Schnittbreite: 6,8 mm
Schnittgeschwindigkeit bei Normallast: 13,5 - 16,4 m/s
Schwenkbereich: 60°
Schallleistungspegel Lwa: 111 dB(A)
Schalldruckpegel Lpa: 100 dB(A)
Maße
- Höhe: 800 mm
- Höhe ohne Werkzeug und Spaltkeil: 312 mm
- Breite: 450 mm
- Breite ohne Anschlag: 312 mm
- Länge: 632 mm
- Grundplatte: 300 mm x 506 mm
Gewicht: 14,1 kg

Lieferumfang:

MAFELL Zimmerei-Kettensäge ZSX Ec
2x MAFELL Feinschnittkette HM 400
Parallelanschlag
Kombi-Schraubenschlüssel 6 mm
Anschlussleitung 10 m

Optionales Zubehör:

Führungsschiene F
- F80 - 80 cm (204380)
- F110 - 110 cm (204381)
- F160 - 160 cm (204365)
- F210 - 210 cm (204382)
- F310 - 310 cm (204383)
Winkelanschlag F-WA (205357)
Führungsschienen-Tasche F160 (204626)
Führungsschienen-Taschen-Set (204805)
- 2x Führungsschiene F160
- Verbindungsstück F-VS
- 2x Spannzwinge F-SZ 180mm
- Führungsschienen-Tasche
Führungsschienen-Taschen-Set (204749)
- Führungsschiene F80
- Führungsschiene F160
- Winkelanschlag F-WA
- Verbindungsstück F-VS
- 2x Spannzwinge F-SZ 180mm
- Führungsschienen-Tasche
Verbindungsstück F-VS (204363)
Endkappen F-EK (205400)
Spanreißschutz F-SS 3,4m (204375)
Haftprofil F-HP 6,8m (204376)
Spannzwinge F-SZ 180mm (207770)
Führungsschiene 300 cm (037037)
zweiteilig mit Verbindungsstück
Führungsschiene 300 cm (200672)
einteilig
Führungsschienenverlängerung 150 cm (036553)
Adapterpaar für Parallelanschlag (037195)
Gleiter (206047)
als Höhenausgleich beim Einsatz von Führungsschienen
Feinschnittkette HM 400 (006972)
Ersatzkettenglieder HM links (091008)
Ersatzkettenglieder HM rechts (091009)
Ketten-Führungsschiene 400 HM (204582)
Spaltkeil 400 (204585)
Antriebsstern für HM Kette (204584)
Universalführung (Schifterschiene) (202069)
Transportwagen (202113)

7.138,81 EUR

MAFELL ZSX TWIN Ec Zimmerei Kettensäge Zimmereisäge...

Die neue Zimmerei-Kettensäge ZSX-TWIN Ec ist die praxisorientierte Lösung für groß dimensionierte Holzbauteile.
Dabei hat MAFELL mit der Entwicklung der zweimotorigen Kettensäge eine neue Dimension geschaffen, mit der sich bisher fast unmögliche und zeitraubende Arbeiten mühelos und passgenau umsetzen lassen.

Ausstattung:

ZWEI HOCHLEISTUNGSMOTOREN - Herzstück der ZSX TWIN Ec sind die beiden 3.000-Watt-Lichtstrom-Motoren. Parallel werden sie an zwei 230 V Phasen aus dem Kraftstromnetz betrieben. (Drehstrom- / Kraftstromanschluss wird benötigt)
DIGITALELEKTRONIK - Mit regelbarer Drehzahl, Sanftanlauf, Drehzahlabsenkung, konstanter Drehzahl unter Last und Überlastschutz
SCHWENKBEREICH - Die ZSX TWIN kann von -15° bis 60° exakt nach Skala geschwenkt werden.
EXAKTE ECKAUSSCHNITTE - Im Holzbau und beim Massivholzwandzuschnitt sind Eckausschnitte häufig notwendig. Durch das senkrecht stehende Schneidwerkzeug lassen sich Ausschnitte und Überplattungen schnell und exakt herstellen. Aufwendiges Drehen der Holzbauteile entfällt.
LEICHTGEWICHT - Dank dem Einsatz von Lichtstromtechnik wiegt die ZSX TWIN bei 6.000 Watt Nennleistung nur 20 kg.
SCHNITTTIEFE - Die ZSX TWIN ist bis zu einer maximalen Schnitttiefe von 400 mm einsetzbar

Einsatzgebiet:

Längs- und Querschnitte
Ausschnitte
Materialeinsatz z. B.: Vollholz und Leimbinder

Technische Daten:

Motorleistung: 2 x 3000 Watt
Spannung: 230 Volt / 50 Hz (Drehstrom- / Kraftstromanschluss wird benötigt)
Strom bei Normallast: 2 x 15,9 A
Leerlaufdrehzahl: 21000 U/min
Drehzahl des Kettenritzels im Leerlauf: 3600 U/min
Drehzahl des Kettenritzels bei Normallast: 3400 U/min
Schnitttiefe
- Bei 0°: 400 mm
- Bei 15°: 386 mm
- Bei 30°: 346 mm
- Bei 45°: 282 mm
- Bei 60°: 199 mm
Sägekette
- Kettentyp: 400 HM
- Anzahl der Treibglieder: 40
- Kettenteilung: 18 mm
- Schnittbreite: 6,8 mm
Schnittgeschwindigkeit bei Normallast: 13,5 - 16,4 m/s
Schwenkbereich: 60° / 15°
Schallleistungspegel Lwa: 111 dB(A)
Schalldruckpegel Lpa: 100 dB(A)
Maße
- Höhe: 800 mm
- Höhe ohne Werkzeug und Spaltkeil: 312 mm
- Breite: 450 mm
- Breite ohne Anschlag: 312 mm
- Länge: 632 mm
- Grundplatte: 300 mm x 506 mm
Gewicht: 24,2 kg

Lieferumfang:

MAFELL Zimmerei-Kettensäge ZSX TWIN Ec
MAFELL Längsschnittkette TWIN HM 400
MAFELL Feinschnittkette HM 400
Transportwagen ZSX-TWIN Ec
Gleiter für Führungsschieneneinsatz
Parallelanschlag
Kombi-Schraubenschlüssel 6 mm
Einmaulschnlüssel 13 mm
Anschlussleitung 10 m

Optionales Zubehör:

Führungsschiene F
- F80 - 80 cm (204380)
- F110 - 110 cm (204381)
- F160 - 160 cm (204365)
- F210 - 210 cm (204382)
- F310 - 310 cm (204383)
Winkelanschlag F-WA (205357)
Führungsschienen-Tasche F160 (204626)
Führungsschienen-Taschen-Set (204805)
- 2x Führungsschiene F160
- Verbindungsstück F-VS
- 2x Spannzwinge F-SZ 180mm
- Führungsschienen-Tasche
Führungsschienen-Taschen-Set (204749)
- Führungsschiene F80
- Führungsschiene F160
- Winkelanschlag F-WA
- Verbindungsstück F-VS
- 2x Spannzwinge F-SZ 180mm
- Führungsschienen-Tasche
Verbindungsstück F-VS (204363)
Endkappen F-EK (205400)
Spanreißschutz F-SS 3,4m (204375)
Haftprofil F-HP 6,8m (204376)
Spannzwinge F-SZ 180mm (207770)
Führungsschiene 300 cm (037037)
zweiteilig mit Verbindungsstück
Führungsschiene 300 cm (200672)
einteilig
Führungsschienenverlängerung 150 cm (036553)
Adapterpaar für Parallelanschlag (037195)
Gleiter (206047)
als Höhenausgleich beim Einsatz von Führungsschienen
Längsschnittkette (006977)
Feinschnittkette (006972)
Ketten-Führungsschiene HM 400 (204582)
Spaltkeil 400 (204587)
Antriebsstern für HM Kette (204584)
Universalführung (Schifterschiene) (202069)

14.278,81 EUR
